réalisations  Fabrication d'un couteau pliant (ou fermant)


I - Idée

Suite à plusieurs ecapades en camping-car dans certains des plus beaux villages de France et visites de couteliers fabricants ou vendeurs de couteaux, l'idée de fabriquer un couteau pliant ou fermant personnalisé m'est venue.

II- Matériaux

- Vis INOX M3 x 25 mm
- Ecrous INOX M3
- Plaque INOX epaisseur 3mm x 1200 mm de longueur sur 150 mm de large
- Baguette de chêne epaisseur 6mm sur 40 mm de large

III - Outillage

- Meuleuse Ø115mm avec disque de découpe et ébarbage INOX
- Disque de polissage pour meuleuse
- Perceuse avec forets de Ø2.9 et Ø3mm
- Différentes limes dont Ø2.5 et Ø4mm pour guillochage
- Tourret à meuler pour affutage des lames
- Ponceuse avec toiles emeri avec grains de 60 à 200 pour ponçage du bois
- Différents outils "classiques"

- Une imprimante 3D pour réaliser les pièces en ABS pour valider les dimensions (optionnel) ou fabrication de platines en ABS.

IV - Réalisation

Rien n'est plus parlant que quelques photos de la fabrication et du résultat final...
Vous pouvez télécharger, le PDF3D de l'ensemble monté, le fichiers des dessins au format DXF et les fichiers au format STL.
PDF3D : Suivant les navigateurs vous devez télécharger en enregistrer sur votre disque dur le fichier PDF3D avant de pouvoir le visualiser.

- Photos de la réalisation -
Cliquez sur les vignettes pour visualiser en plein écran

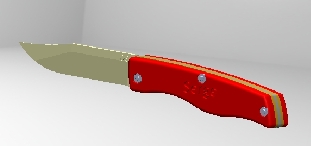

Couteau avec lame N°2

Voir le PDF 3D

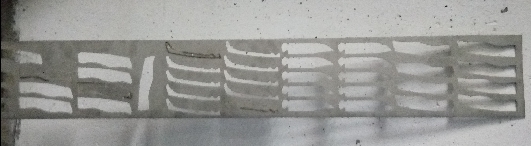

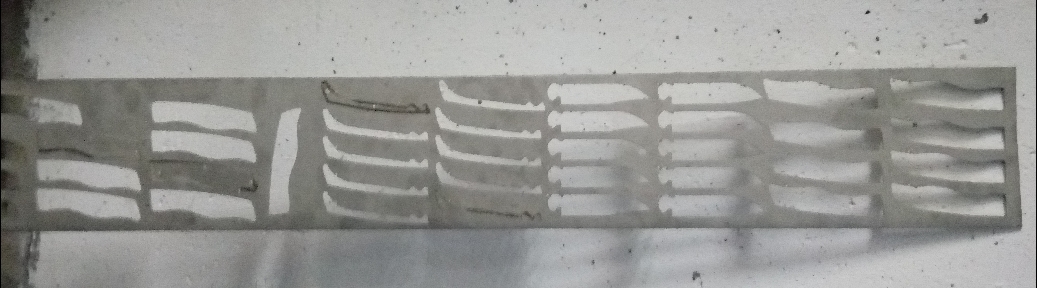

Tôle INOX épaissseur 3 mm après découpe laser

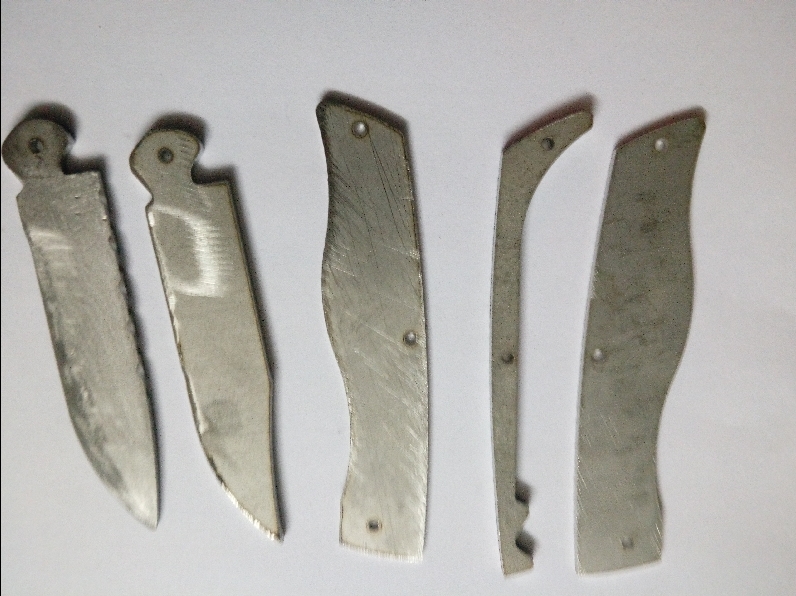

Eléments découpés avant ébavurage
(Lames-Cotés-Ressorts)

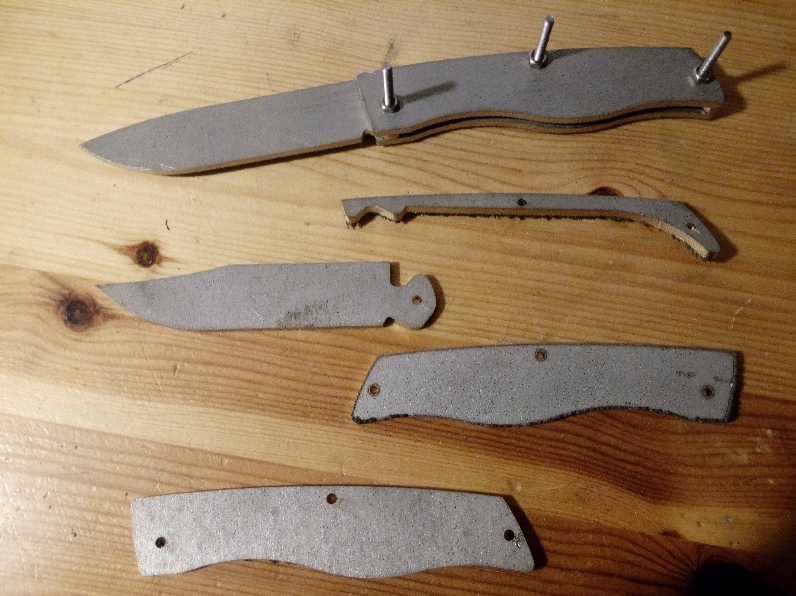

Ensemble monté et ébavurage

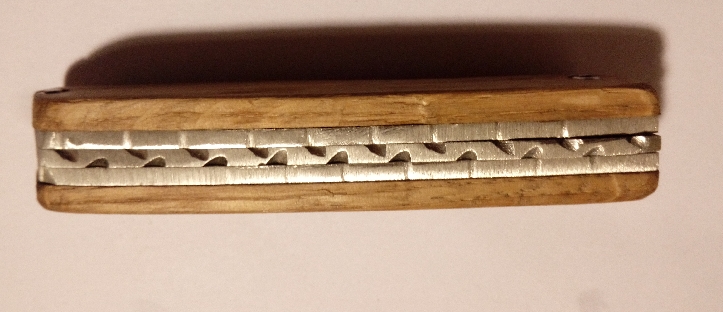

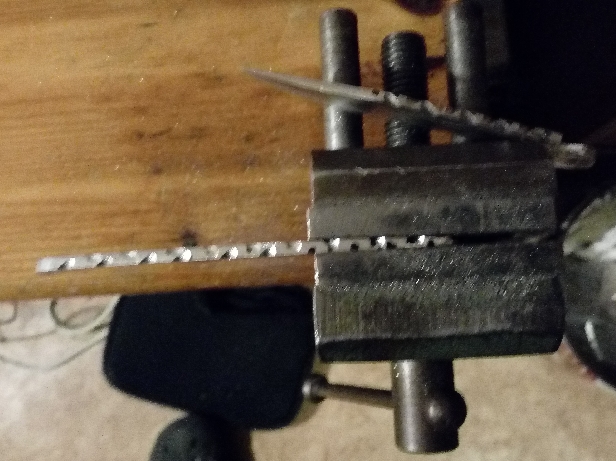

Etape de guillochage

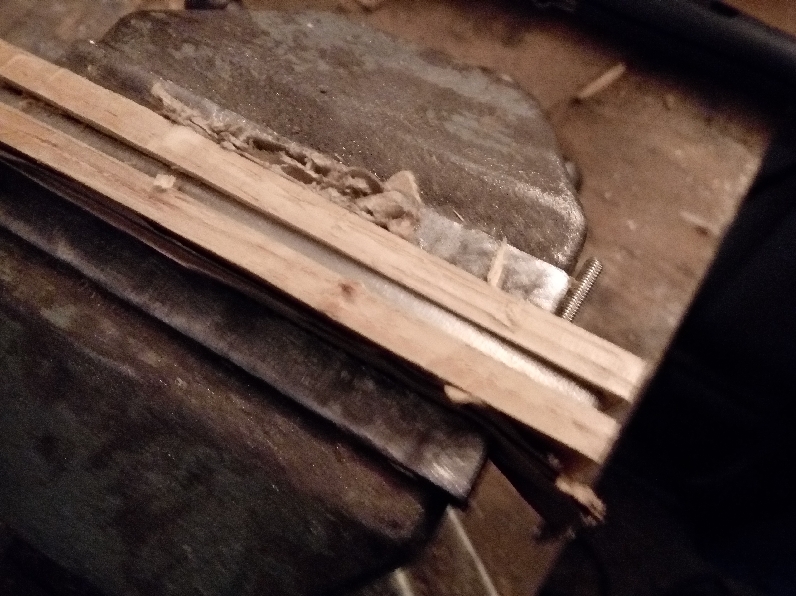

Réalisation des platines en chêne



Réalisation de platines en ABS sur imprimante 3D

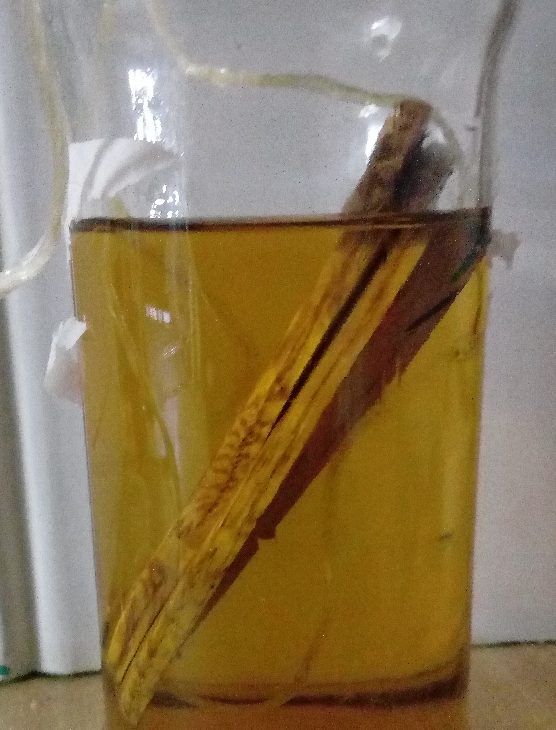

Traitement des platines dans un bain
d'huile de lin et d'essence de térébenthine

(50% d'huile de lin 50% d'essence de térébenthine)

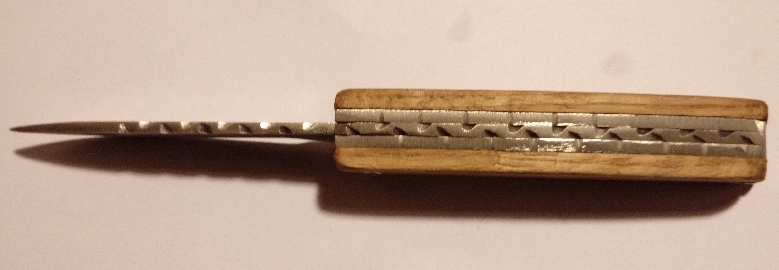

Couteau lame N°1 monté ouvert

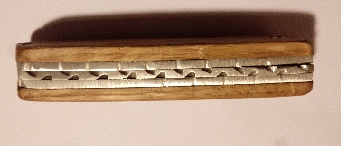

Couteau lame N°1 monté fermé

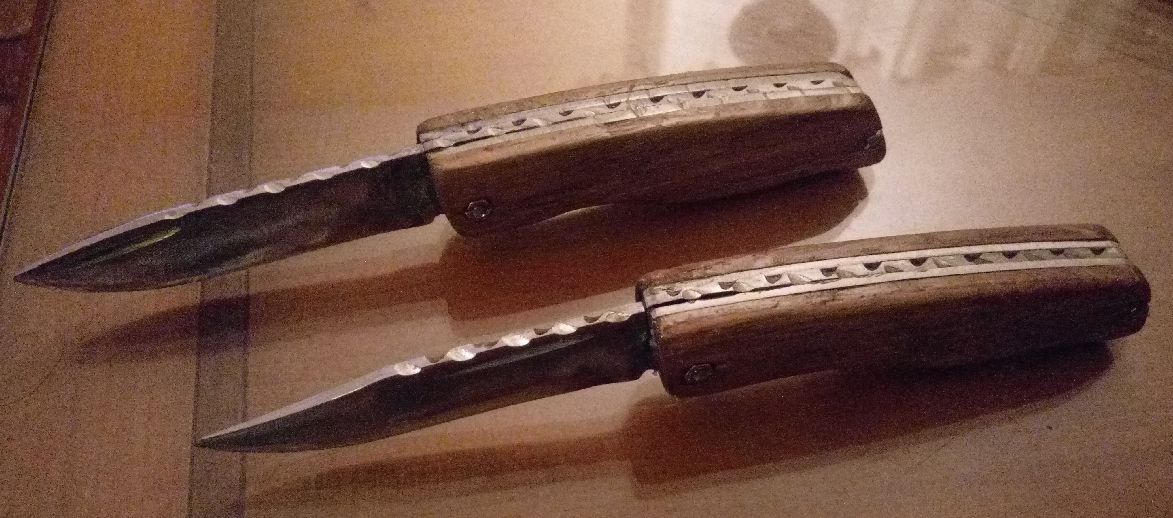

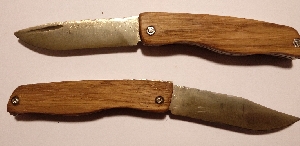

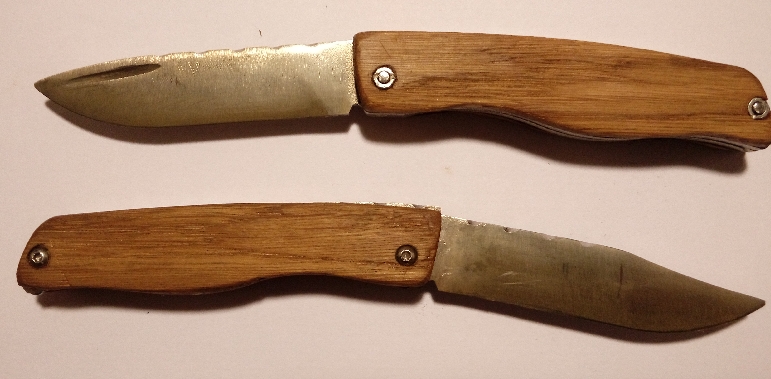

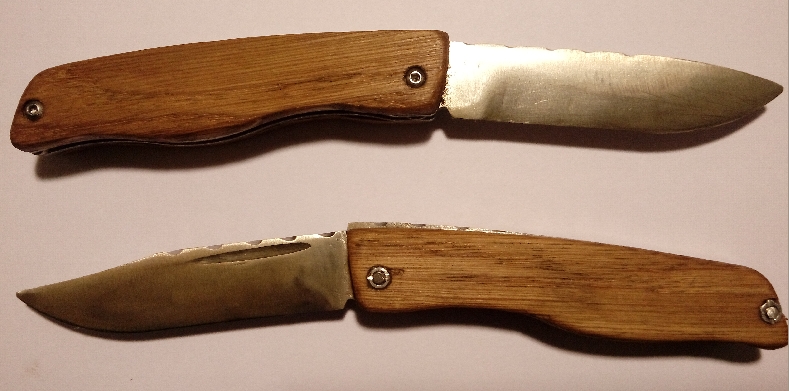

Couteau lame N°1 et lame N°2 ouverts

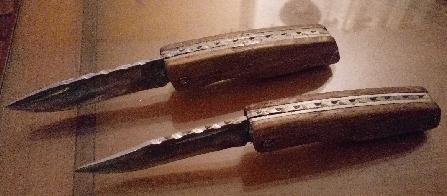

Couteau lame N°1 et lame N°2 ouverts

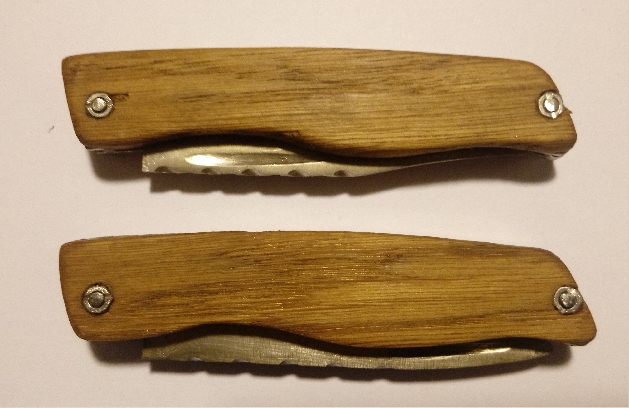

Couteau lame N°1 et lame N°2 fermés

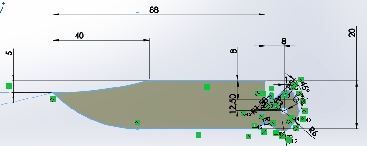

Fichier numérique de la lame n°2 (exemple)

Télécharger tous les fichiers au format DXF > ICI<

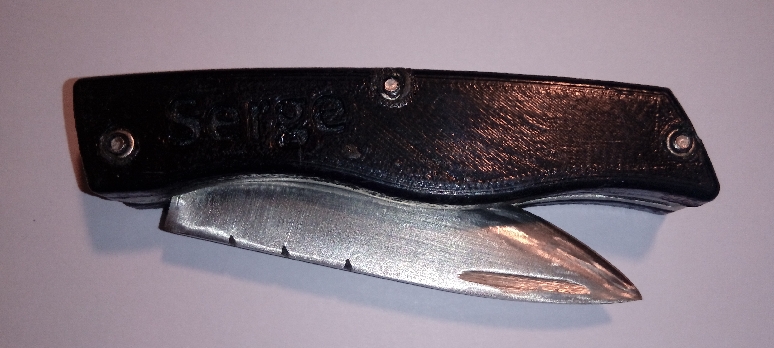

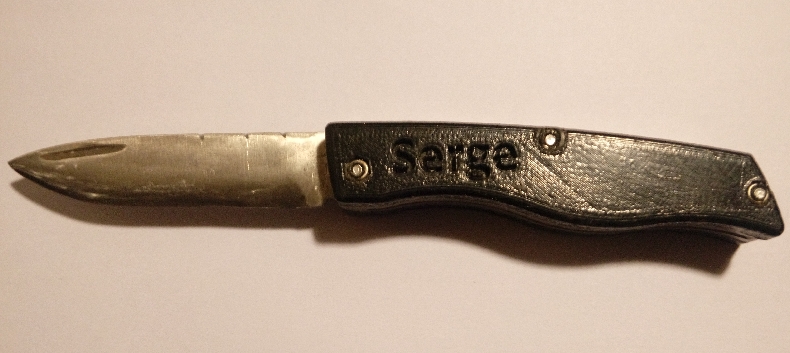

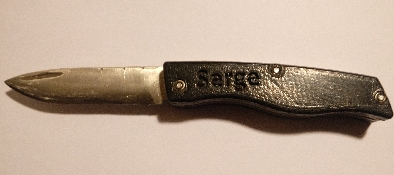

Manche en ABS réalisé en impression 3D


Télécharger les fichiers au format STL pour impression 3D >>ICI<<

Nota : Pour visualiser les assemblage en PDF 3D vous devez installer une des dernières versions de Adobe Reader, application gratuite.
