Retour à l'index des réalisations  Réalisation de 2 supports de batterie auxiliaire VTT ou VAE pour smartphone

I - Problématique

Après avoir acheté deux VAE (Vélo à Assistance Electrique) chez Norauto (Flexy 215 de chez Wayscral) dont nous sommes très satisfaits, je me suis rendu compte que ce nouvel outil de déplacement nous permettait de visiter plus profondemment nos régions avec des distances plus importantes qu'auparavent. J'ai donc installé sur un ancien smartphone HS le logicel de navigation iGO primo avec une configuration "bicyclette". Mais le système GPS consomme beaucoup d'énergie. Afin d'augmenter l'autonomie, j'ai réalisé un support de batterie auxiliaire. J'ai acheté cez Lidl une batterie de 3000 mAh à 6,50 euros.

II- Réalisation

Le matériel :

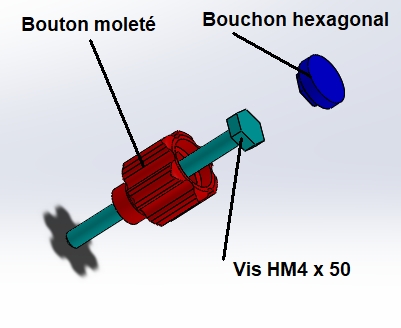

- 3 Vis HM4 x 50 mm
- 3 Ecrous M4
- 1 Vis Chc M5 x 15 mm
- 1 Ecrou frein M5

- Une imprimante 3D pour réaliser les pièces en ABS et le support de batterie en PLA flexible pour une meilleure adhérence.

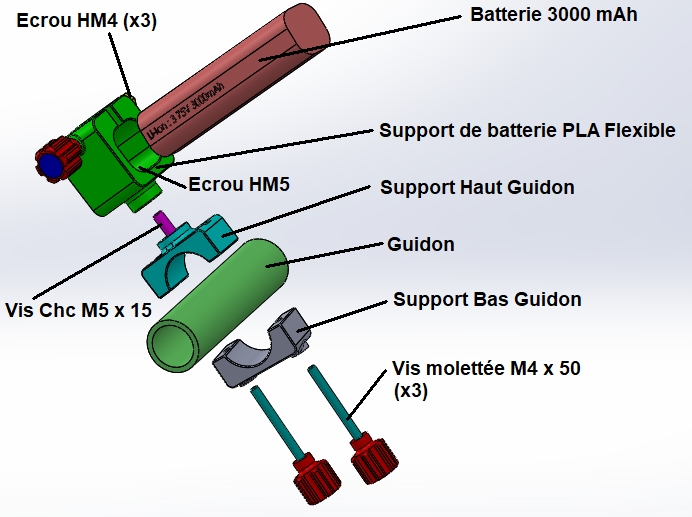

Photos et captures d'écran : Support N°1
Cliquez pour voir les images en grand ou fichier afficher les PDF3D

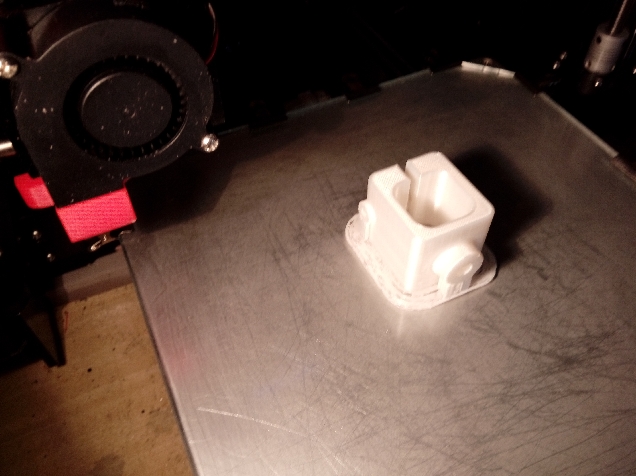

Support de batterie en PLA Flex

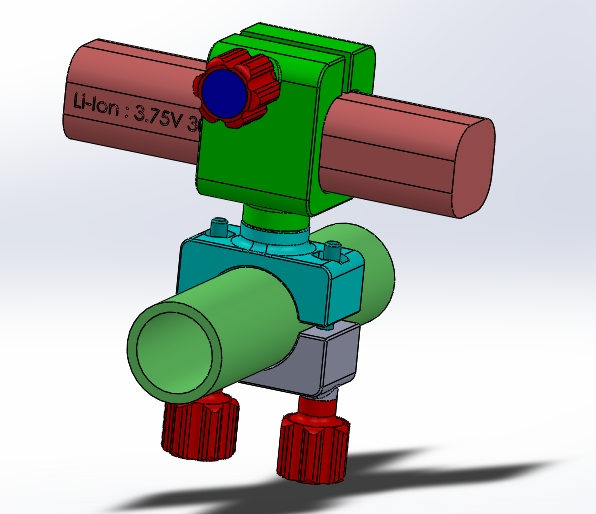

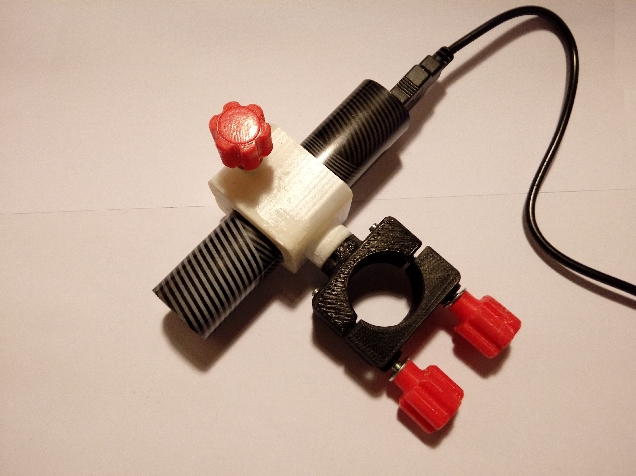

Ensemble terminé et monté


Support sur le guidon du VAE

Télécharger les fichiers au format STL pour impression 3D >>ICI<<

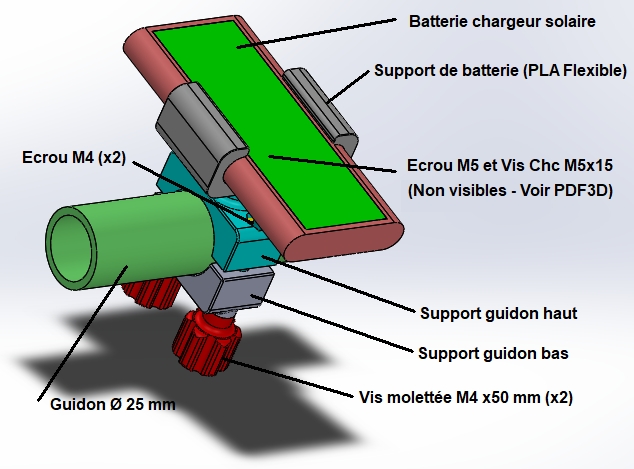

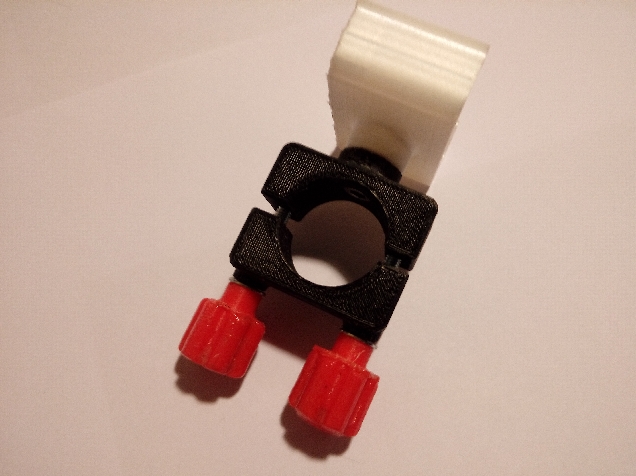

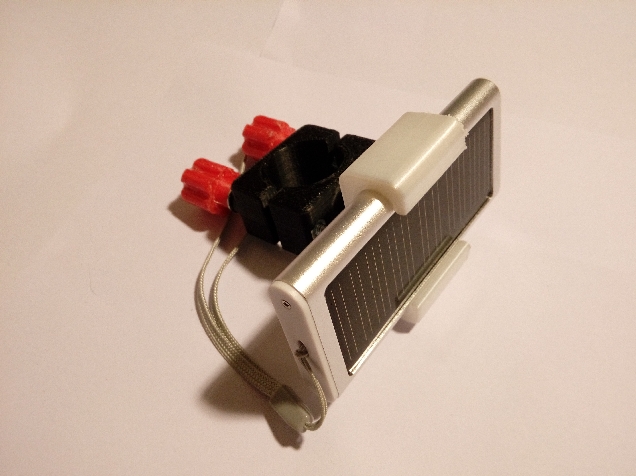

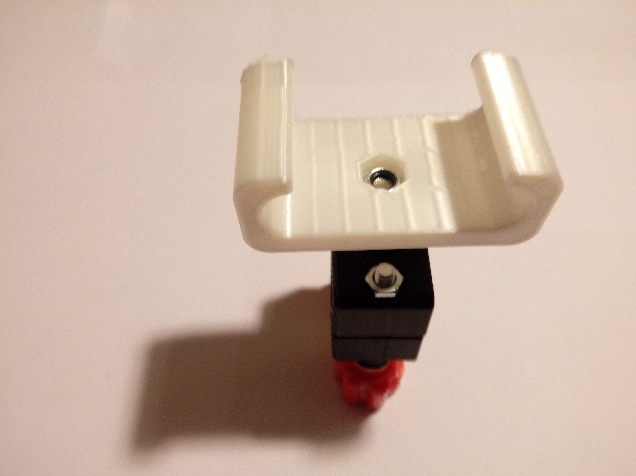

Photos et captures d'écran : Support N°2
Cliquez pour voir les images en grand ou fichier afficher les PDF3D

Télécharger les fichiers au format STL pour impression 3D >>ICI<<

Nota : Pour visualiser les assemblages en PDF 3D vous devez installer une des dernières versions de Adobe Reader, application gratuite.
