Didacticiel de Tour Assistance Programme :

Exemple : Support de mêche

Création des cycles d'usinage

- 6 - Création des cycles

a)      Mise en butée avant : Les points d'approche et de retraits seront à (0,10) et le point de mise en butée sera à (0,1).

Le 1 mm correspond à la surrépaisseur laissée pour l'ébauche paraxiale.

Outil N° : 2      Correcteur N° : 2



Cycle de mise en butée

Création des autres cycles

a)      Cycle débauche paraxiale

Paramètres du cycle :

Outil N° : 4      Correcteur N° : 4

Point d'approche : X 32 Z 5      Point de retrait : X 0 Z 5         1er point du contour : X 0 Z 0

Complétez les autres paramètres en fonction du contrat de phase et du programme donnés.

<OK>

Choix des paramètres du cycle d'ébauche

Surrépaisseur en X : 0.5          Surrépaisseur en Z : 0.25        profondeur de passe en X : 1

<OK>

Reprendre le contour finition d'un fichier DXF. (Choisir le fichier enregistré précédement avec solidWorks)

<OK>

Type de brut : Brut de forme cylindrique

Diamétre : 30 mm         Longueur du brut par rapport à l'Origine Programme : 3 mm

<OK>

b)      Cycle de finition

Paramètres du cycle :

Outil N° : 6      Correcteur N° : 6

Point d'approche : X 0 Z 2        Point de retrait : X 32 Z -35    1er point du contour : X 0 Z 0

Complétez les autres paramètres en fonction du contrat de phase et du programme donnés.

<OK>

Reprendre le contour d'un cycle déjà défini : Cycle N°2

<OK>

c)      Cycle Opération manuelle pour l'exécution de la gorge de largeur 2 mm

Paramètres du cycle :

Outil N° : 8      Correcteur N° : 8

Point d'approche : X 15 Z -10   Point de retrait : X 15 Z-10      1er point du contour : X 14 Z -10

Complétez les autres paramètres en fonction du contrat de phase et du programme donnés.

Pas de prise de correction

<OK>

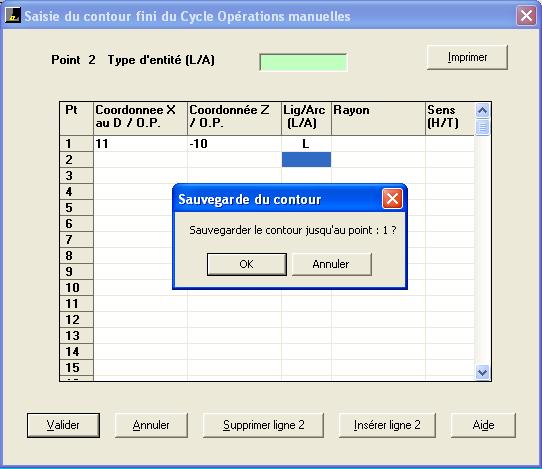

Compléter les coordonnées des point de définition du profil de la gorge. (1 seul point pour la gorge)

Sauvegarder le contour en placant le curseur dans la colonne Lig/Arc et Pt2, puis cliquez sur le bouton <Valider>

Cycle opération manuelle

Affectation d'un outil de largeur 2mm pour l'outil à Gorge

Menu à Cycles à Gestion des cycles d'usinage

Sélectionner le cycle correspondant (N°4) puis cliquez sur le bouton <Affecter un outil>.



Choix d'une représentation d'outil

d)      Cycle de filetage

Paramètres du cycle :

Diamètre de filetage : 14 mm  (Filetage extérieur).

<OK>

Outil N° : 10     Correcteur N° : 10

Point d'approche : X 18 Z 10     Point de retrait : X 20 Z 10      (Les points d'approche et de retrait en X sont automatiquement calculés ainsi que le pas standard du filetage (2mm)

Complétez les autres paramètres en fonction du contrat de phase et du programme donnés.

Pas de prise de correction

<OK>

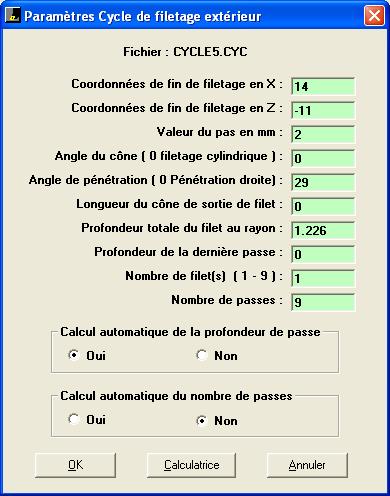

Les paramètres du cycle de filetage :

Fin de filetage en Z : -11 mm

Cycle de filetage

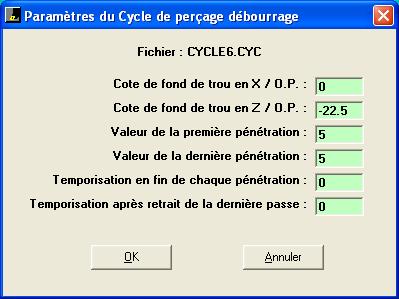

a)      Cycle de percage

Paramètres du cycle :

Outil N° : 12     Correcteur N° : 12

Point d'approche : X 0 Z 2        Point de retrait : X 0 Z 2

Complétez les autres paramètres en fonction du contrat de phase et du programme donnés.

Pas de prise de correction       Cote de fond de trou en Z : -22.5 mm / O.P.

Cycle

de perçage
