Fabrication Adaptateurs 12V-->19V - 230V pour alimentation PC portable
Suite à un changement de PC portable légèrement plus performant, je n'ai pas trouvé d'adaptation d'alimentation pour mon convertissseur 12V-->19V DC. Problème de diamètre exterieur et intérieur du connecteur coté PC.
J'ai donc réalisé sur imprimante 3D des connecteurs compatibles pour assurer le chargement en 12V DC et en conservant le chargeur 230V d'origine. J'ai réalisé un ensemble de connecteur pour PC HP et PC ACER avec des connecteurs qui pourront soit utiliser le chargeur 230V AC soir le chargeur 12V-->19V DC.
Après avoir sectionné le câble origine, j'ai concu et réalisé un connecteur compatible avec mon chargeur 12V-->19VDC et un connecteur compatible avec le chargeur origine 230V AC pour les PC HP et ACER.
|

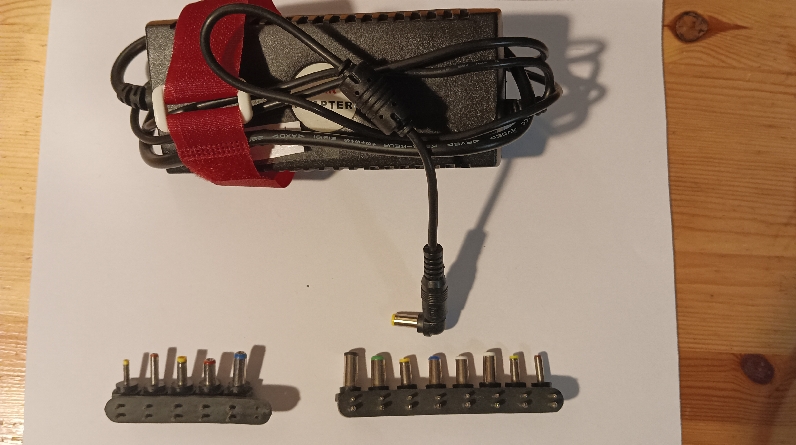

Alimentation -12V --> 19V avec connecteur ASUS |

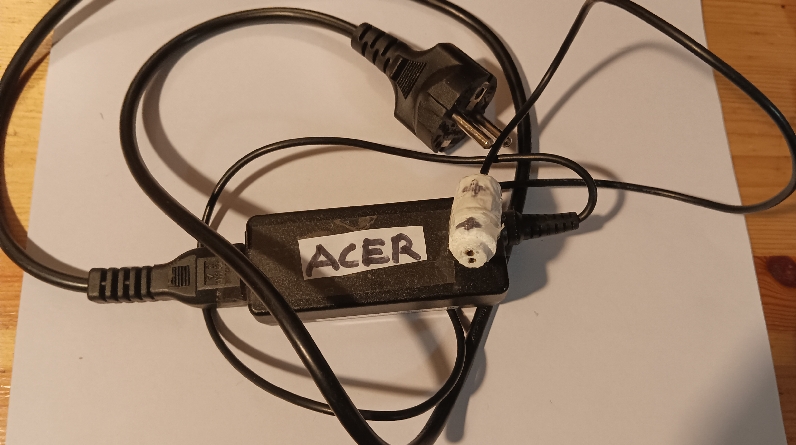

Alimentation 230V Origine pour PC avec connecteur ACER |

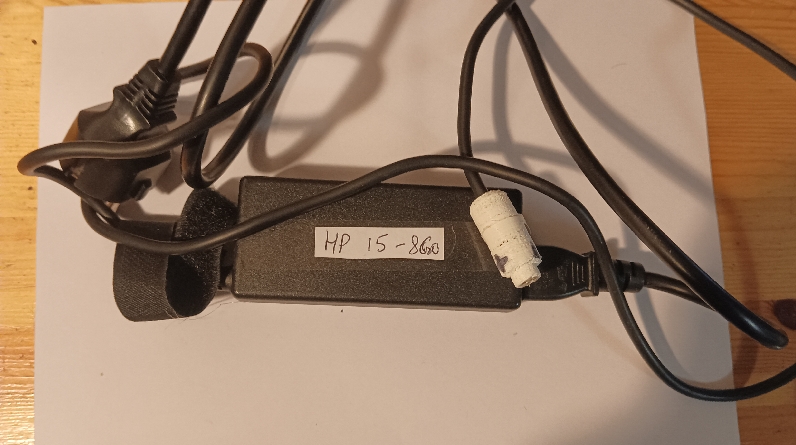

 Alimentation 230V AC origine pour PC avec connecteur pour PC HP-ACER-ASUS-etc |

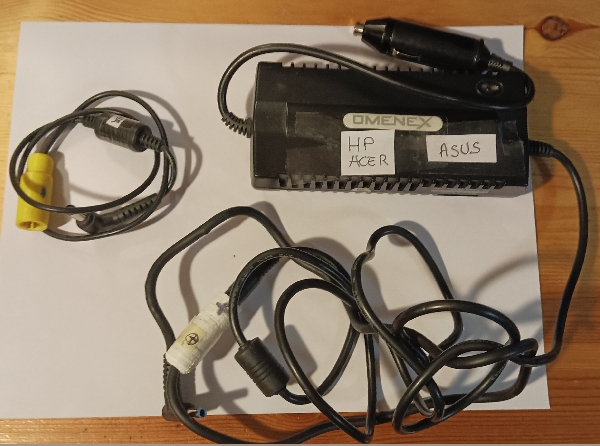

 Alimentation 12V-->19V DC pour PC avec connecteur pour PC ACER et HP |

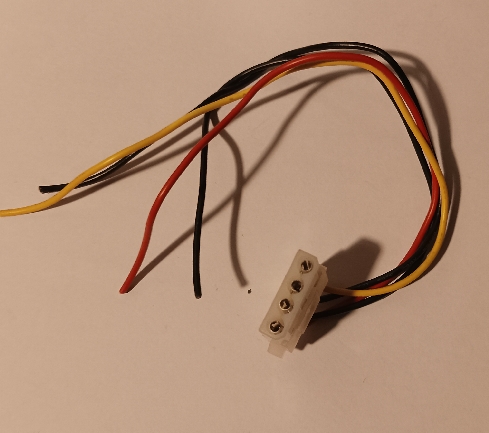

Récupération des connecteurs
mâles et femelles
sur ces câbles d'alimentation de PC
de bureau
|

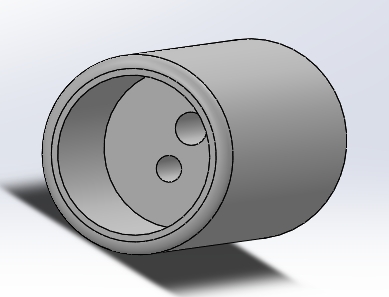

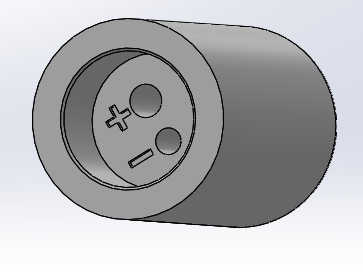

Adaptateur HP 19 V DC |
Adaptateur HP 19 V DC |
|

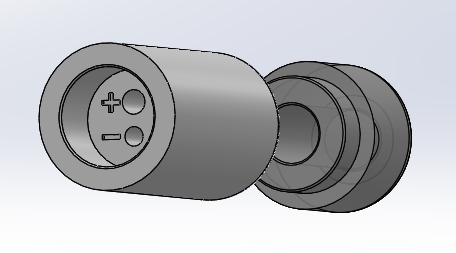

Assemblage Adaptateur HP 19 V DC |

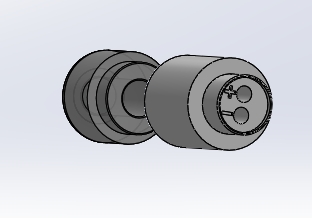

Cliquez sur l'image pour visualiser le PDF 3D Assemblage Adaptateur HP 220 V AC |
|

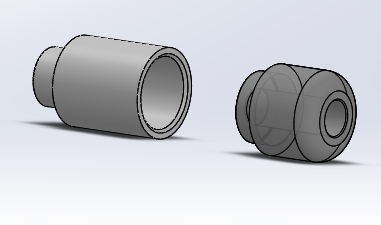

Assemblage Adaptateur HP 220 V AC |

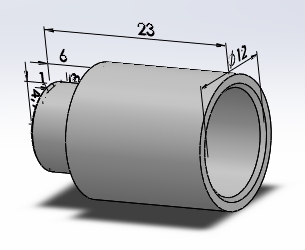

Adaptateur HP 220 V AC |
Après soudure à l'étain des
connecteurs coté mâles, et coté femelle, les bouchons et connecteurs
assemblés sont collés à la colle chaude.
La colle asssure l'isolation et
empêche les deconnexions si l'on tire sur les fils. Par sécurité de polarisation
les pôles +/- sont notés au crayon en plus du marquage 3D.

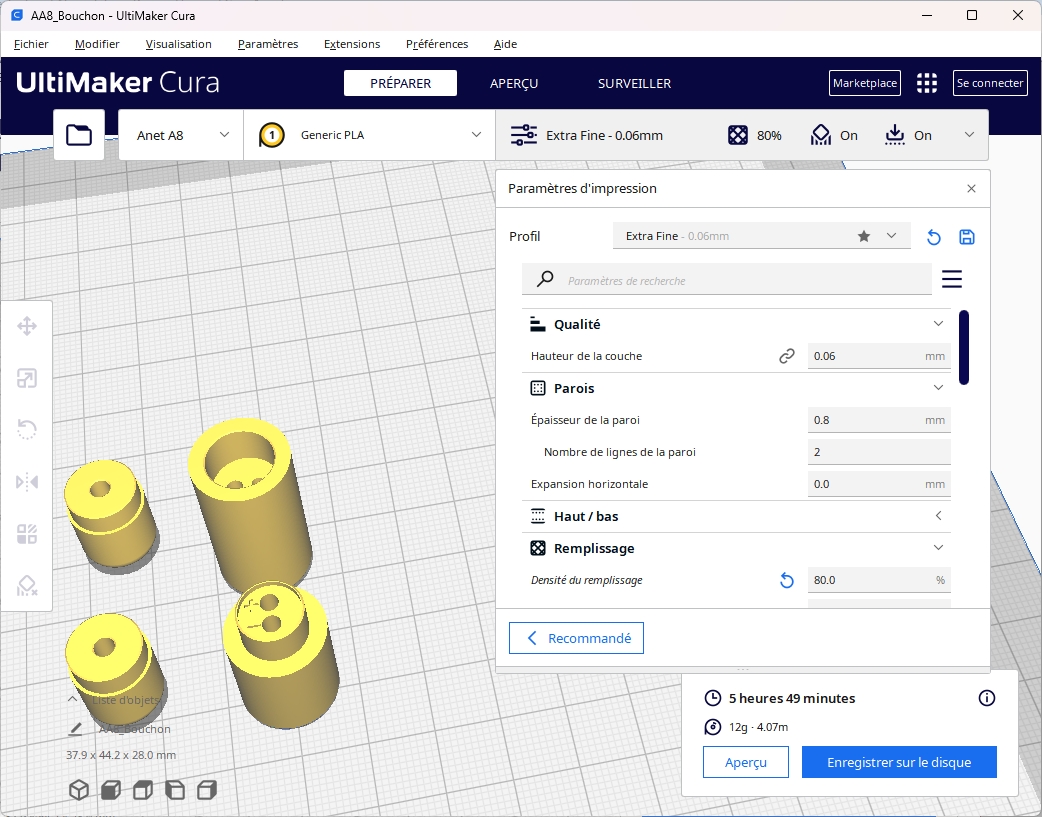

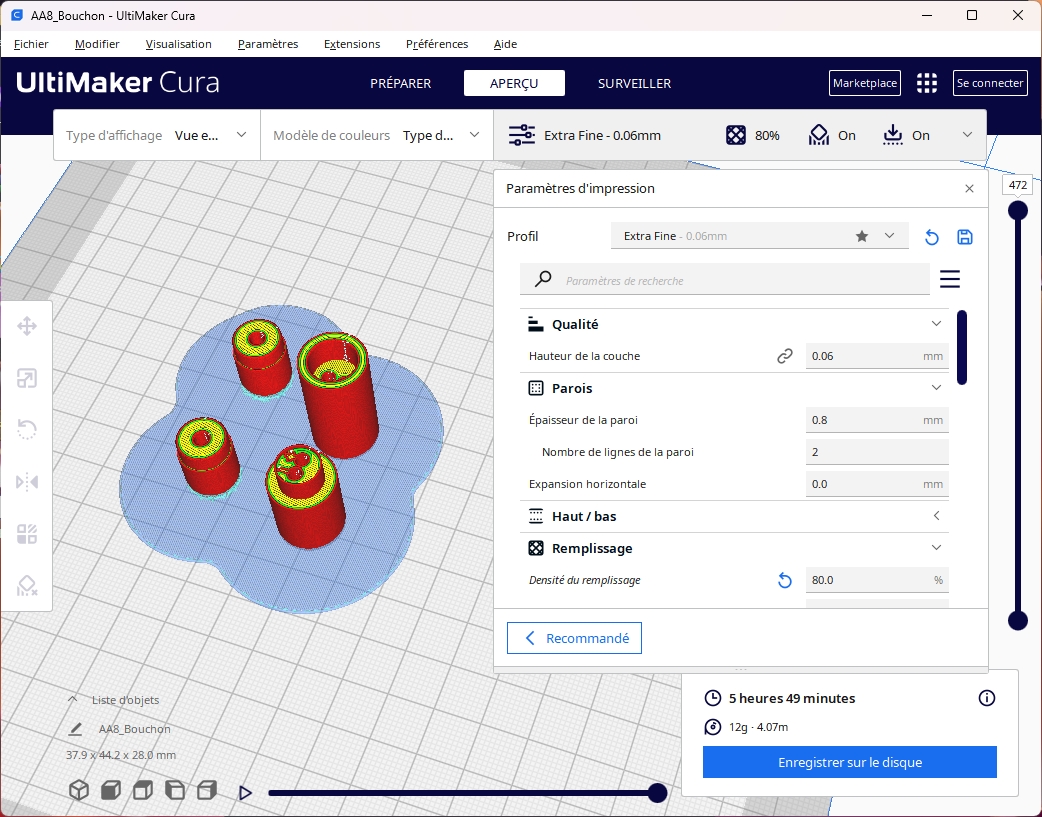

Impression 3D
Afin
d'obtenir une précison et l'impression des +/- sur les différents connecteurs
j'ai opté pour des paramètres d'impresion "Extra Fine" de 0.06 mm et un
remplissage à 80%.
Le temps d'impression et plus long mais la qualité
d'impression et la résistance des connecteurs est
obtenue.
 |
 |
Téléchargement des fichiers STL pour imprssion 3D et PDF3D >>ICI<<
Pour visualiser les PDF 3D vous devez utiliser au minimum
Adobe Reader gratuit ou version plus performante.
