Ayant utilisé une antenne parabolique de type valise LIDL (qui fonctionne correctement par ailleurs) pendant quelques temps, je me suis penché sur le problème de la réalisation d'une antenne parabolique manuelle avec un réglage identique aux antennes du commerce. L'objectif étant de réaliser une antenne de bonne qualité avec un réglage assez fin et précis avec l'utilisation d'une parabole de dimètre 80 mm afin de recevoir les chaines en analogique et numérique.

Télécharger les fichiers au format SolidWorks >

I - Le matériel acheté

1. Antenne parabolique de type "click clack" de diamètre 80 cm achetée 33 Euros chez "Brico Dépot". L'articulation du bras étant déja réalisée, j'ai donc supprimé les 2 rivets pop qui assuraient la liaison et remplacé par un axe de façon de supprimer les frottements et avoir un meilleur guidage.  La position basse du bras support de tête se fait uniquement par gravité. La réalisation d'une roulette en nylon assure le mouvement sur le toit.
2. Un réducteur d'essuie glace de type Saxo Citroën acheté d'occasion dans une casse automobile à 20 Euros. Réduction de 1/48ème soit environ 15 tours de la position basse (Horizontale) à la position de réception des satellites sur les satellites Atlantic Bird 3 et Astra. (Environ 120° maximum de plage d'élevation)
3. Un mât d'antenne de diamètre 30 mm et 50 cm de long avec passe toit de marque "Teleco" acheté 40 Euros dans un magasion "Top Accessoires". J'ai préféré acheter ce matériel de façon à avoir un pâsse toit qui assure une bonne étanchéité.

L'étude a été réalisée avec le logiciel SolidWorks, les fichiers de la conception de l'antenne sont en téléchargement plus bas dans la page.

II - Préparation

1. Démontage du système de réducteur d'essuie glace et suppression du rotor du moteur. (Tôles et enroulements)
2. Filetage de l'axe du moteur en M8 pas 1.25.
3. Démontage de la parabole de type "click-clack" achetée. La tôle support et fixation de la parabole sur un mât sera dépliée.
4. Définition des pièces mécaniques, tôles des cotés droits et gauche, support de roulette, tube, bague filetée, manivelle...
5. Mise en peinture des différentes pièces à l'aide d'une bombe aérosol avec 2 à 3 couches selon les pièces.

III - Usinage, découpage, pliage

1. Les pièces sont usinées sur Tour à Commande Numérique et Centre d'Usinage
2. Les différentes tôles sont découpées sur découpeuse laser afin d'obtenir une grande précision
3. Les cotés droit et gauche, le support de roulette sont pliés sur plieuse à commande numérique

IV - Copies d'écran du système réalisé

Assemblage vue 1	Assemblage vue 2 Nota : Le câble antenne passe à l'intérieur du tube de diamètre 30 mm et ressort juste après le passe toit (non représenté).

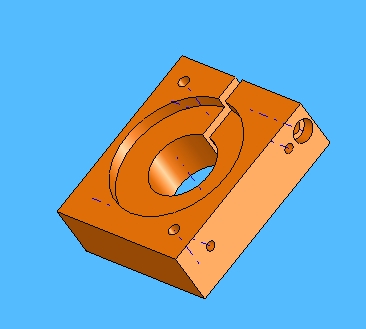

Socle support réalisé sur Machine à Commande Numérique

Voir l'assemblage en PDF 3D

Voir les photos de la réalisation

Voir les photos de la parabole montée

Télécharger les fichiers au format SolidWorks

Télécharger le tableau d'élevation des antennes paraboliques (Source ALDEN)

Autres applications pour camping- car
