réalisations Réalisation d'un second rafraîchisseur d'air 12V portable pour Camping Car
selon le principe de refroidissement adiabatique - Bioclimatisation ou climatisation naturelle


Voir problématique et première solution >>ICI<<
(Cliquer sur les images pour affichage plein écran - suivant images...)

Le refroidissement adiabatique (bioclimatisation, climatisation naturelle)

I- Principe de base

Le refroidissement adiabatique est une méthode d'abaissement de la température de l'air par évaporation d'eau.
Le principe est le suivant : Si de l'air chaud et sec traverse un filet d'eau, il en provoque l'évaporation. La chaleur nécessaire à la vaporisation d'eau étant extraite de l'air. Celui-ci se refroidit.

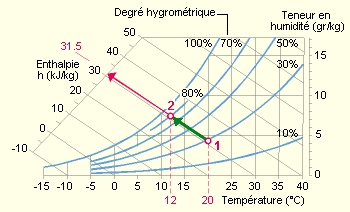

Par exemple, de l'air à 20°C, 30 % HR traversant un nuage d'eau
voit sa température atteindre 12°C en se chargeant d'humidité

Aspiré au moyen d'un ventilateur, l'air chaud extérieur passe au travers d'un média constamment humidifié. En s'évaporant l'eau absorbe la chaleur, refroidissant ainsi l'air qui peut être soufflé dans le local à rafraîchir.

- L'air extérieur passe à travers des filtres humides .
- L'air filtré se refroidit.

On reproduit le phénomène d'évaporation que l'on peut observer près d'un point d'eau.
L'air chaud et sec qui passe à travers un échangeur humide se rafraîchit.
L'énergie nécessaire à l'évaporation de l'eau est extraite de l'air et qui donc se refroidit.
Adiabatique (entropie constante) signifie sans apport ni retrait de chaleur.
L'avantage du refroidissement adiabatique, par rapport à la climatisation conventionnelle, est que plus l'air est chaud et sec, plus le système est efficace !

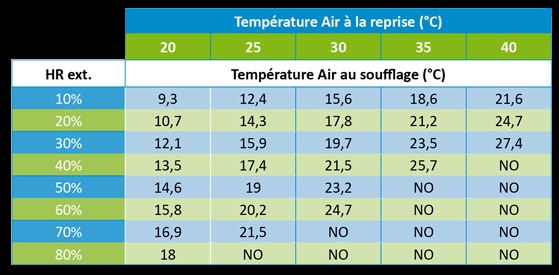

Par exemple, à 35°C et 30% d'humidité relative (HR), la température de soufflage est de 23.5°C.
L'air est également plus humide : En été, l'hygrométrie est d'environ 30 % alors que celle de confort est située entre 50 % et 60 %.

HR Représente l'humidité relative de l'air. Plus l'air est sec et chaud avec peu d'humidité relative plus le système est performant.

Mais le pouvoir rafraîchissant est limité.

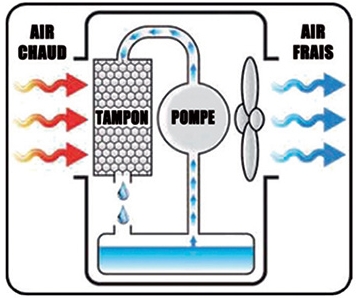

II - Schéma de principe

Aspiré au moyen d'un ventilateur, l'air chaud extérieur passe au travers d'un média constamment humidifié. En s'évaporant l'eau absorbe la chaleur, refroidissant ainsi l'air qui peut être soufflé dans le local à rafraîchir.

- L'air extérieur passe à travers des filtres humides .
- L'air filtré se refroidit.

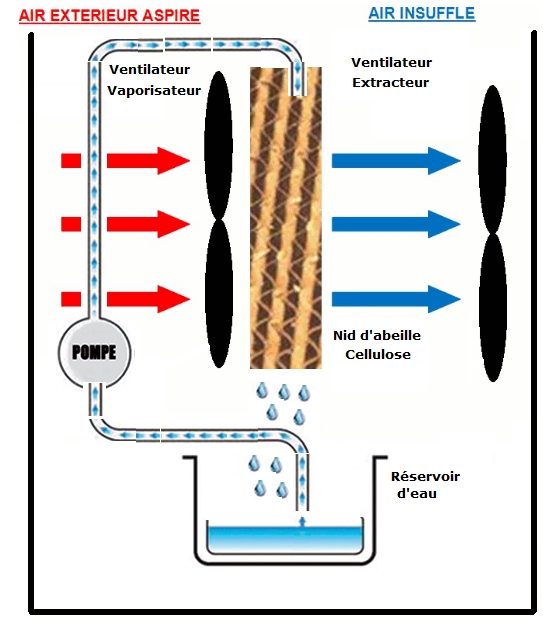

III - Schéma de principe de la réalisation



III - Le matériel acheté / récupéré

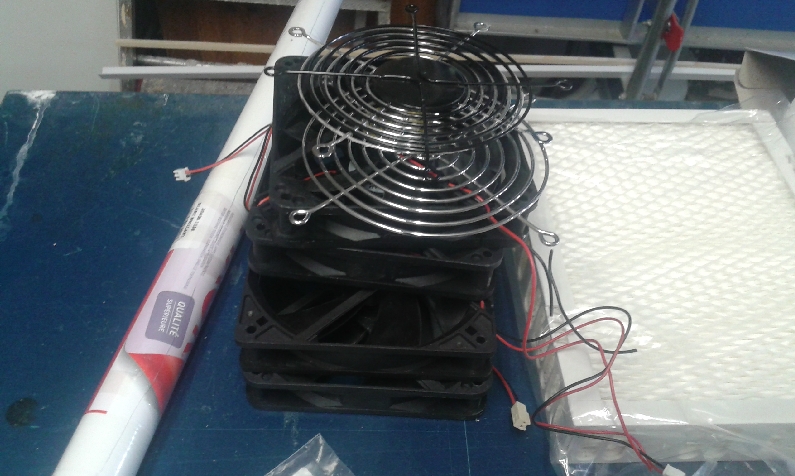

MATERIEL

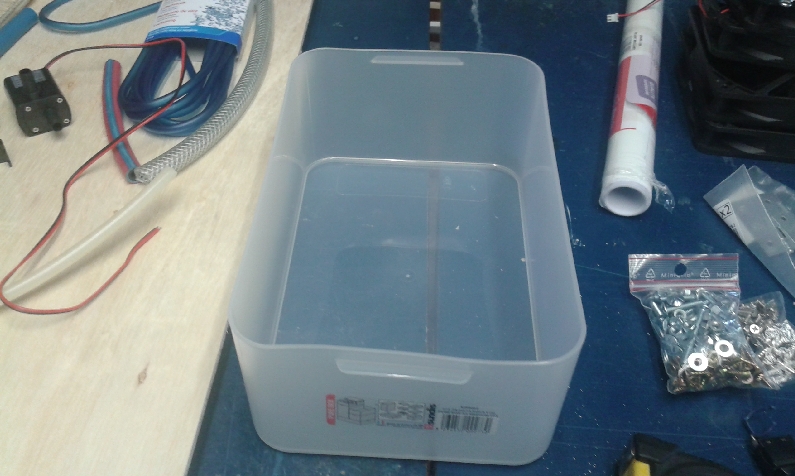

Une boîte plastique pour bac à eau de dimensions
24.2 x 15.5 x 9.1 = 3240 Cm3
soit un volume de 3 Litres environ
Tuyau d'air, robinet,

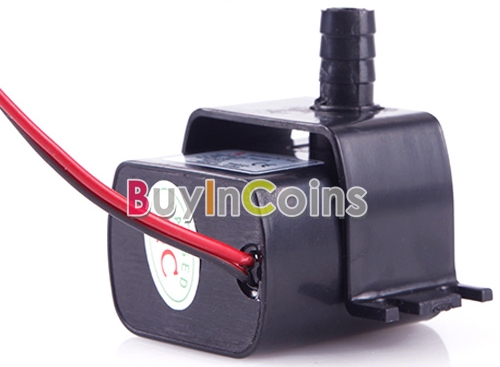

pompe pour aquarium 3,65 Euros TTC Frais de port compris >>ICI<<
12V DC 350 mA

Récupération 3 ventilateurs de PC dont
2 Ventilateurs d'alimentation 12V DC 0.3A
1 Ventilateur processeur CPU 12V DC 1.6A
Dimensions 12,0 Cm x 12,0 Cm
Voir les caractéristiques détaillées

Papier de type "Venilla" blanc

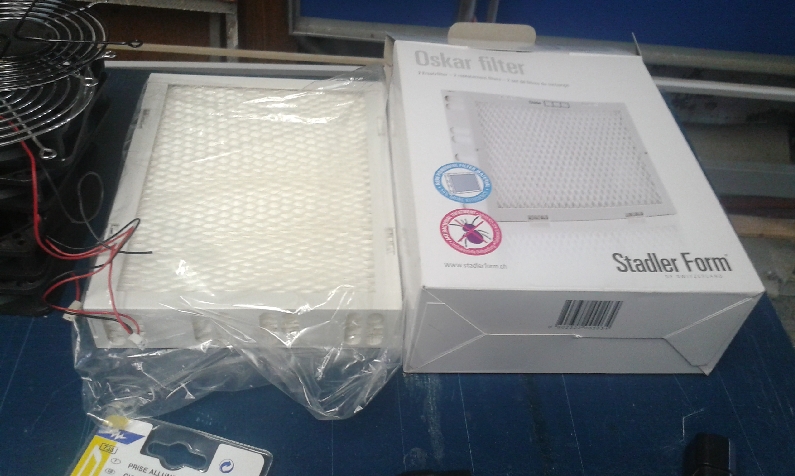

Filtre de climatisation en cellulose nid d'abeiile "DARTY"

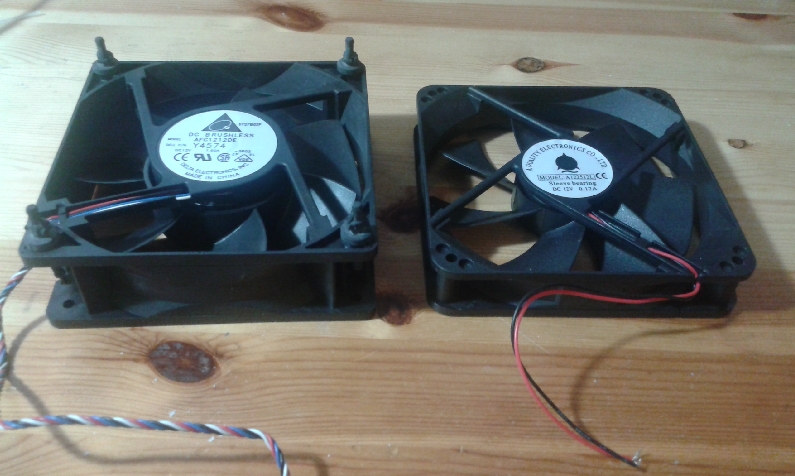

Les 2 types de ventilateurs

Ventilateur CPU 12V DC 1.6A débit d'air 270m3/H - 51 dB
Ventilateur Alim 12V DC 0.3A débit d'air 42m3/H - 25 dB

Soit  84 m3/H avec 2 ventilateurs

IV - Réalisation du rafraîchisseur

  1. Réalisation des 4 cotés avec support des ventilateurs, alimentation, porte fusible et intérrupteur
  2. Réalisation des supports de filtre, percage du tuyau d'air pour arrivée d'eau,
  3. Câblage, mise en place du robinet pour réguler le débit d'eau
  4. Mise en place de la pompe immergée et du bac à eau, etc...
  5. Les dimensions du système sont de H 40 cm, L 26 cm, P 17 cm. Le bac à eau a une contenance de 3L environ.

PHOTOS DE LA REALISATION

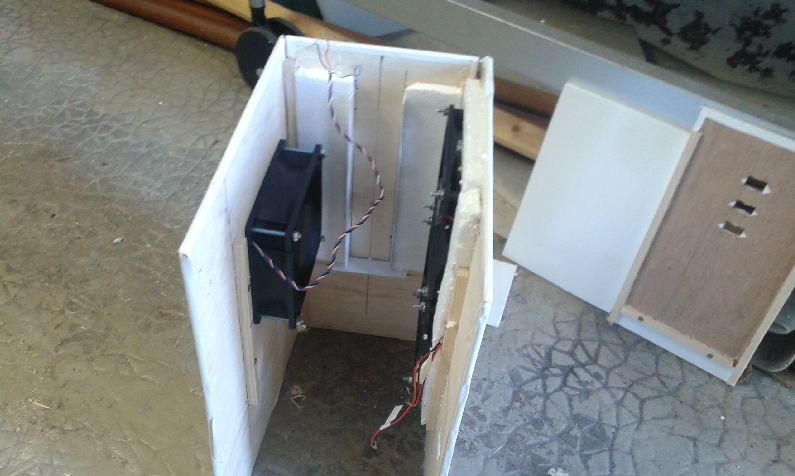

Réalisation des 4 cotés

Support de filtre

Vue des interrupteurs M/A

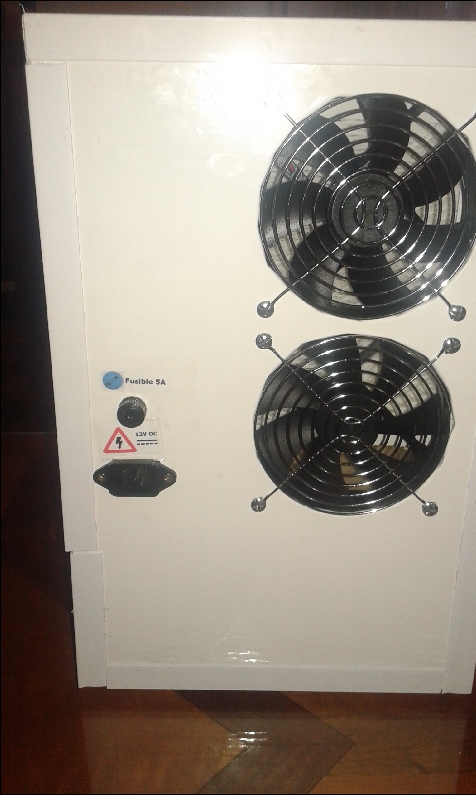

Vue des ventilateurs vaporisateurs

Bac à eau et
Pompe immergée

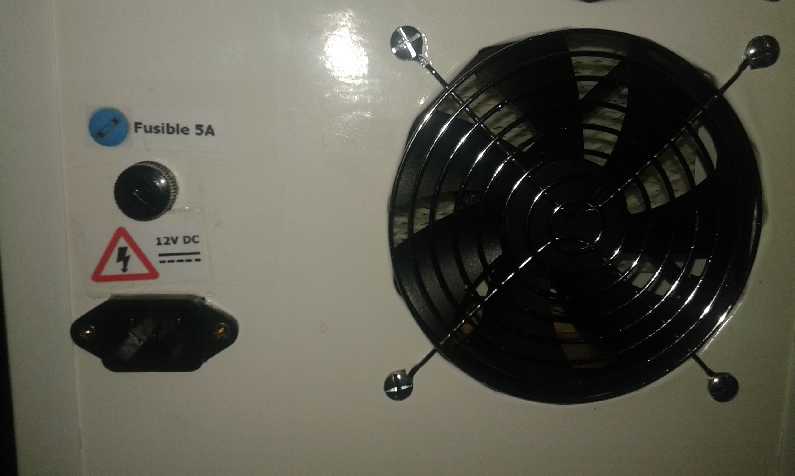

Connecteur d'alimentation
12V DC et porte fusible de 5A

Vue du ventilateur extracteur
+ prise allume cigare

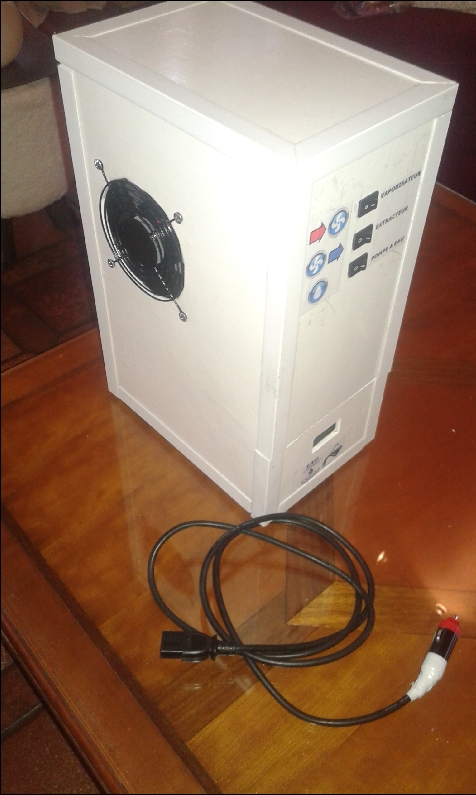

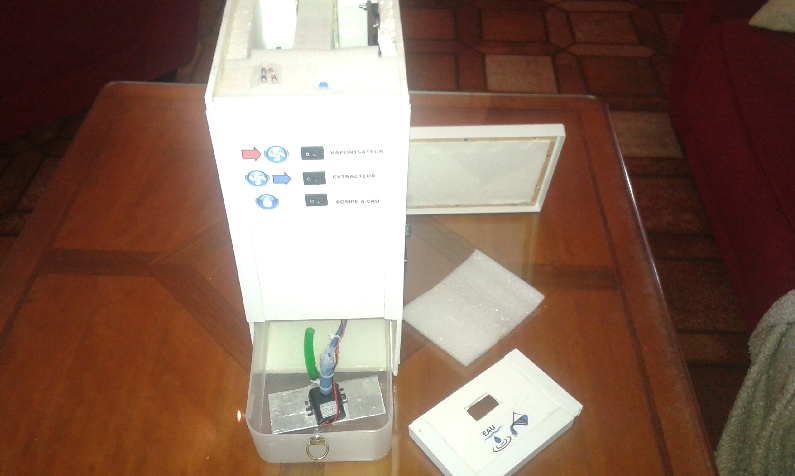

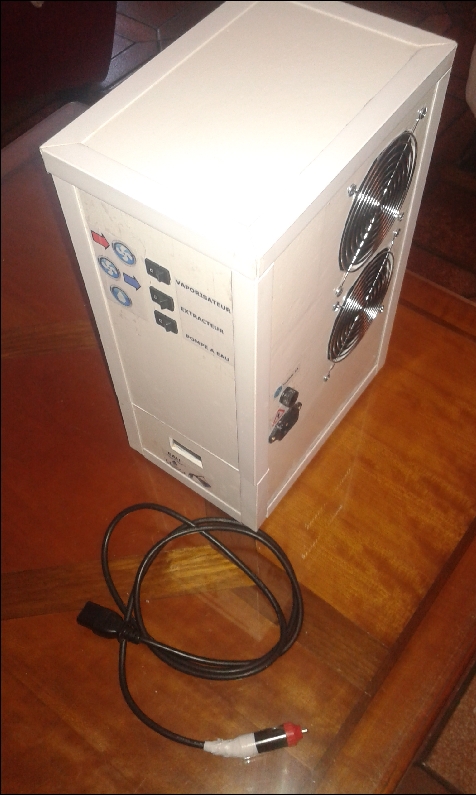

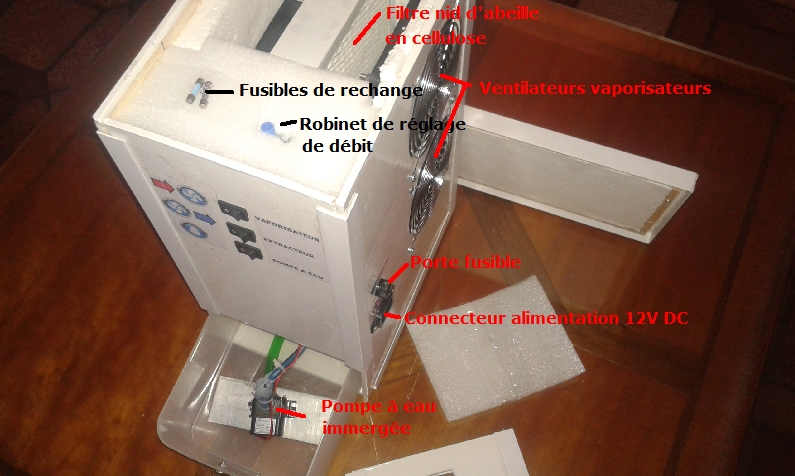

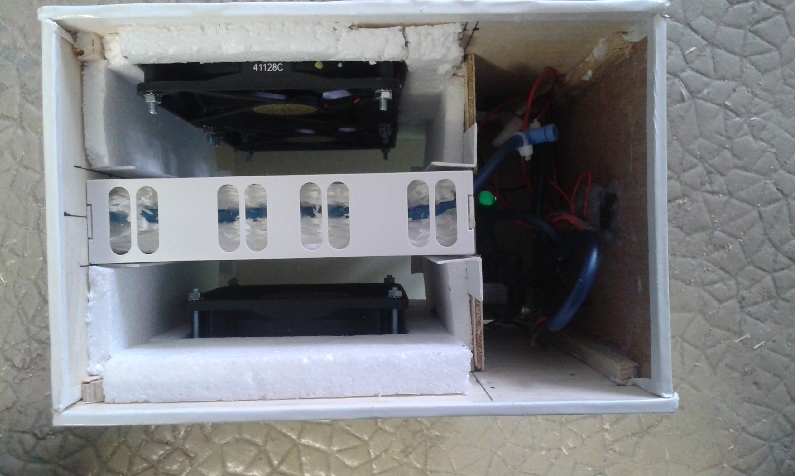

L'ensemble
terminé "ouvert"





Il n'y a plus qu'à attendre l'été 2016 pour un test "grandeur nature"

Consommation estimée :

2 ventilateurs 12V DC de 0.3A soit 7.2 Watts
1 ventilateur 12V DC de 1.6A soit 19.2 Watts
1 Pompe à eau 12V DC 0.35A soit 4.2 Watts

Total : 30.6 Watts pour 2.55A - Une batterie de 110Ah et un panneau solaire de 120 Watts doivent suffire pour rafraîchir en toute autonomie...

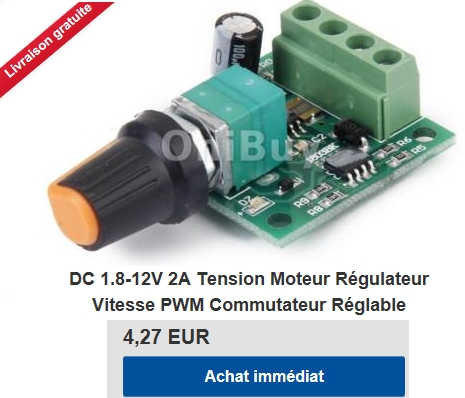

A venir : Ajout d'un régulateur de vitesse pour modifier la vitesse du ventilateur extracteur >>ICI << 4,27 Euros TTC Frais de port compris.

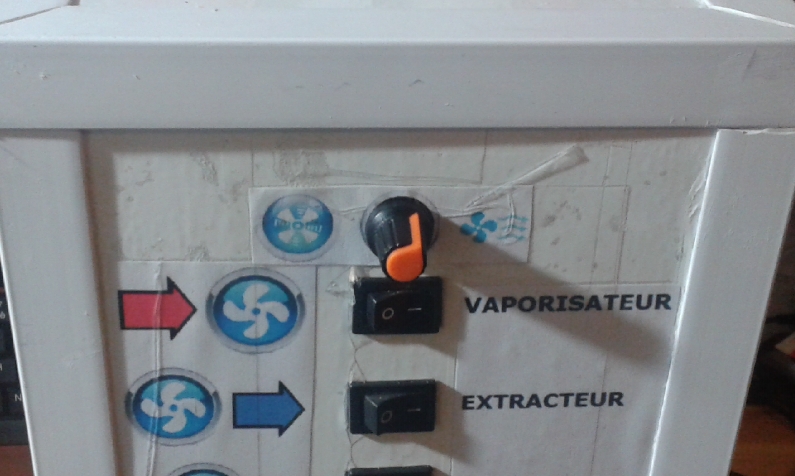

Modification avec un variateur de vitesse 12V DC

Le variateur permet au ventilateur extracteur de tourner moins vite, donc d'émettre moins de bruit la nuit et de réguler la vitesse d'extraction d'air...

Nota :
12V DC = 12 Volts Digital Courant = 12V Courant continu (Noté U = Tension)
220V AC = 220 Volts Alternatif Courant = 220V Courant alternatif
Le courant a pour unité l'Ampère (Noté I = Intensité)

La puissance a pour unité le Watt (Noté P = Puissance)

V - Réalisation avec SolidWorks

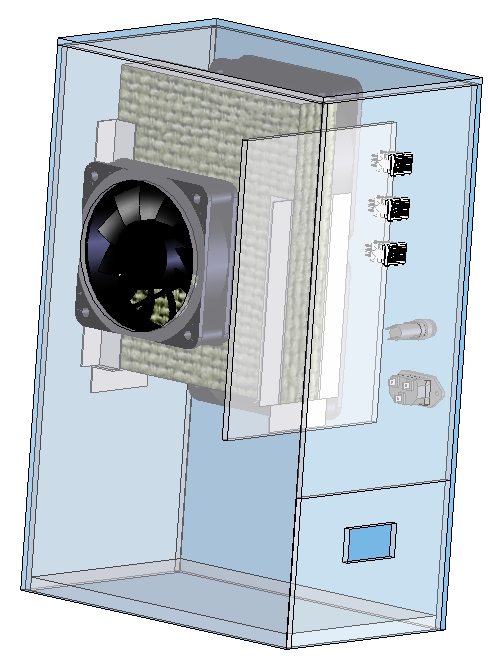

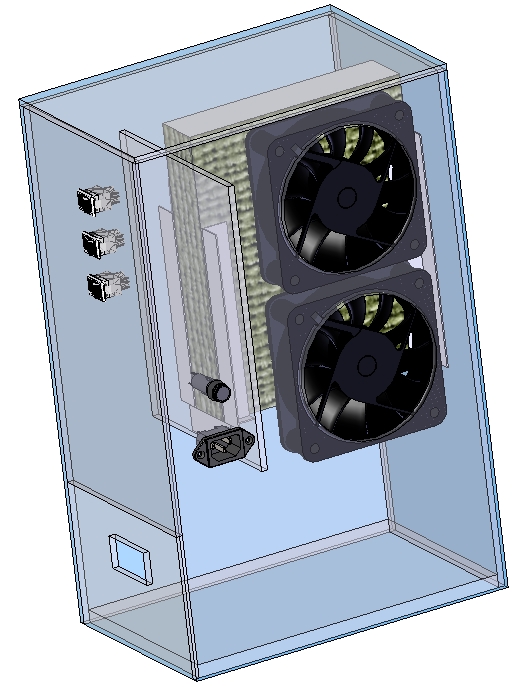

Assemblage SolidWorks

Aperçu PDF 3D



Telecharger au format PDF_3D

Télécharger l'assemblage et composants au format SolidWorks 3.7Mo >>ICI<<

VI - Réalisation d'une alimentation 220V AC / 12V DC

Etant donné qu'il est possible de se brancher au réseau EDF 220V sur les aires, j'ai également réalisé une alimentation 220V AC / 12V DC 7A à partir d'une vieille alimentation de PC. Cette alimentation permettra de ne pas utiliser l'énergie de la batterie et préservera son autonomie.

Pour fabriquer une alimentation stabilisée de 220V AC / 12V DC rien de plus simple avec une alimentation de vieux PC de bureau. Après démontage, il suffit d'ouvrir le boitier de l'alimentation, de couper les fils inutiles et de les isoler. On utilisera uniquement les fils de couleur noire (- masse) du courant continu et les fils de couleur jaune (+ 12V DC). L'unique fil vert sera raccordé et soudé sur un fil noir  (- masse) qui permettra à l'alimentation de démarrer. Il suffit d'utiliser de 3 à 5 ou 6 fils de chaque couleur noir et jaune, les autres seront coupés et isolés.

Certaines alimentations permettent d'avoir du 12V DC jusqu'à 16A, l'alimentation que j'ai utilisée ne permet de n'avoir que 7A ce qui est suffisant pour le rafraîchisseur et ne consomme que 180 Watts.

PHOTOS DE LA REALISATION

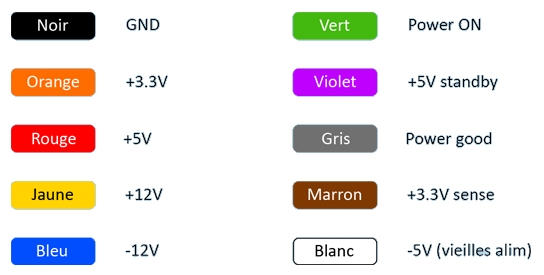

Les codes couleur d'une alimentation de PC

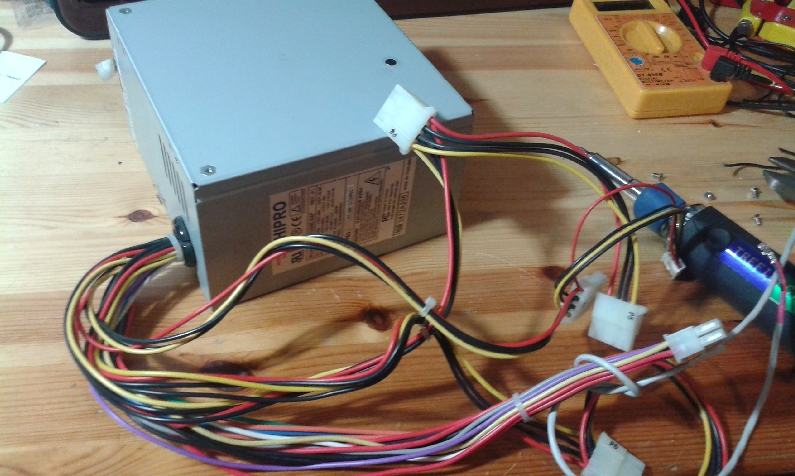

Une alimentation de PC
de récupération

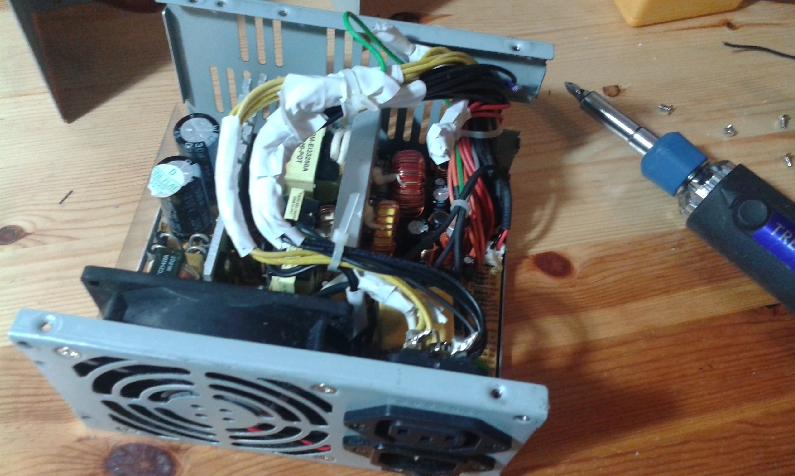

Préparation de l'alimentation

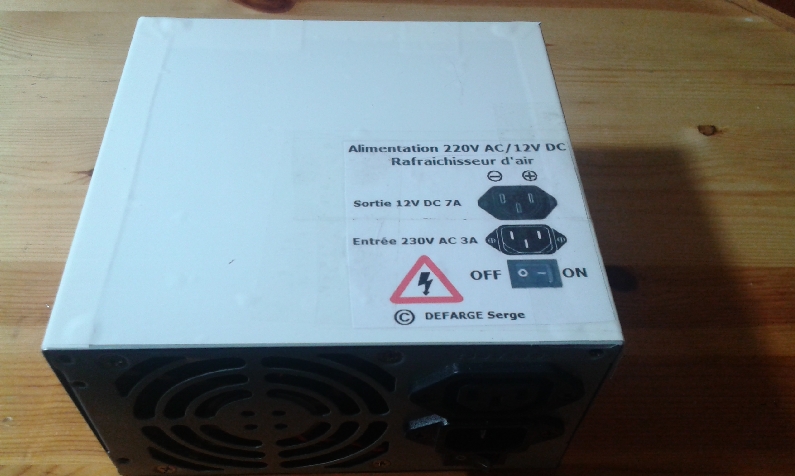

L'alimentation 220V/12V
terminée
