Retour à l'index des réalisations  Réalisation d'un adaptateur pour antivol de vélo

I - Problématique

Lors d'un trajet sur des chemins mon antivol de vélo s'est décroché et je n'ai pas pu le retrouver.
J'ai acheté un antivol à code chez ACTION pour quelques euros dépourvu de support et j'ai étudié et réalisé un adaptateur pour mon support existant.

II- Réalisation

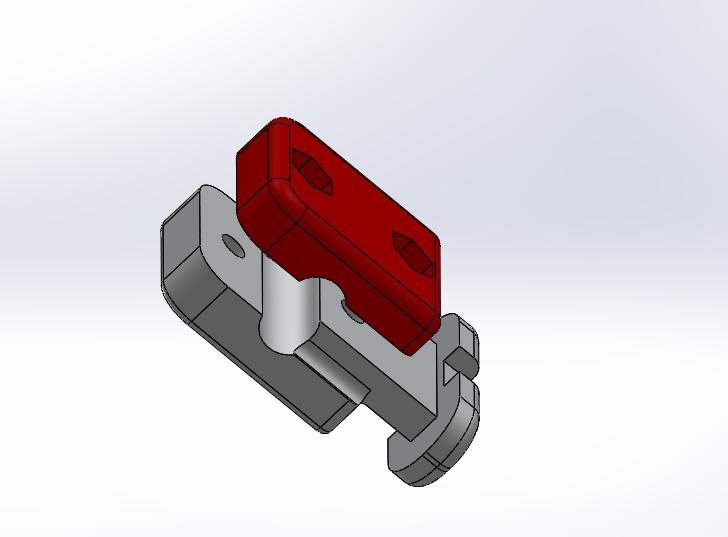

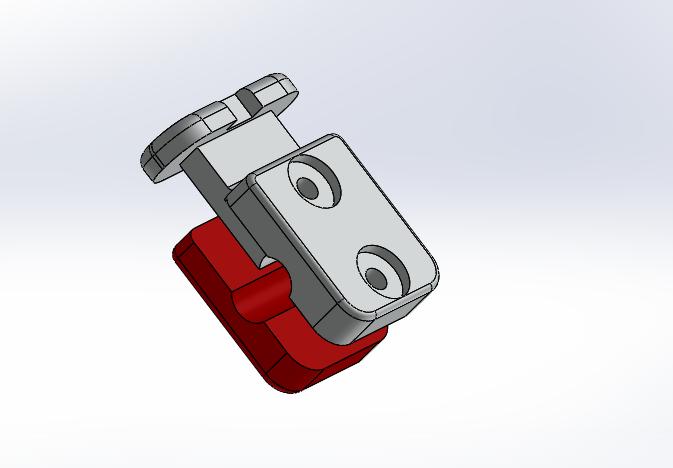

Etude sous SolidWorks - Ensemble éclaté




Cliquez sur les images pour voir les PDF_3D
Vous devez installer Adobe Reader dans sa dernière version pour visualiser les PDF 3D

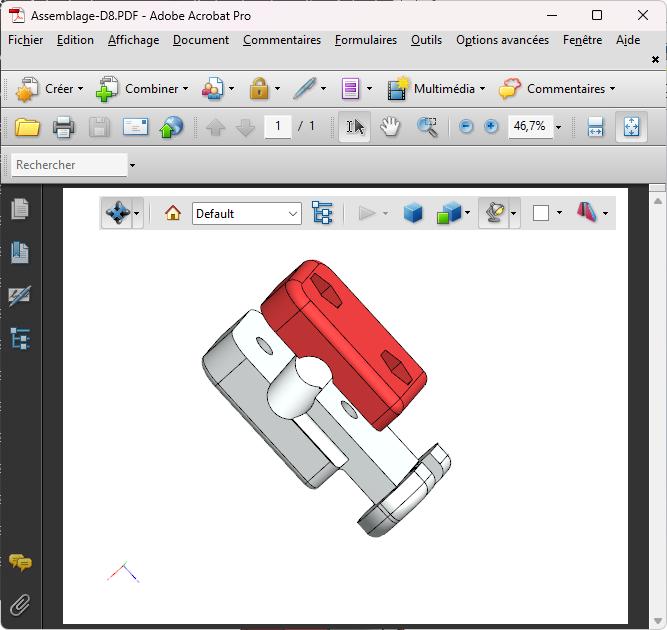

Ensemble éclaté -PDF 3D

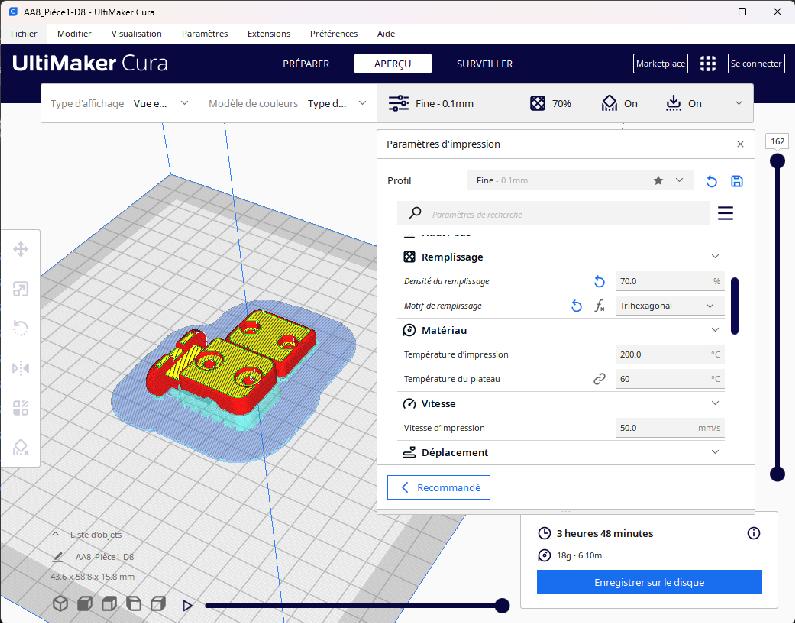

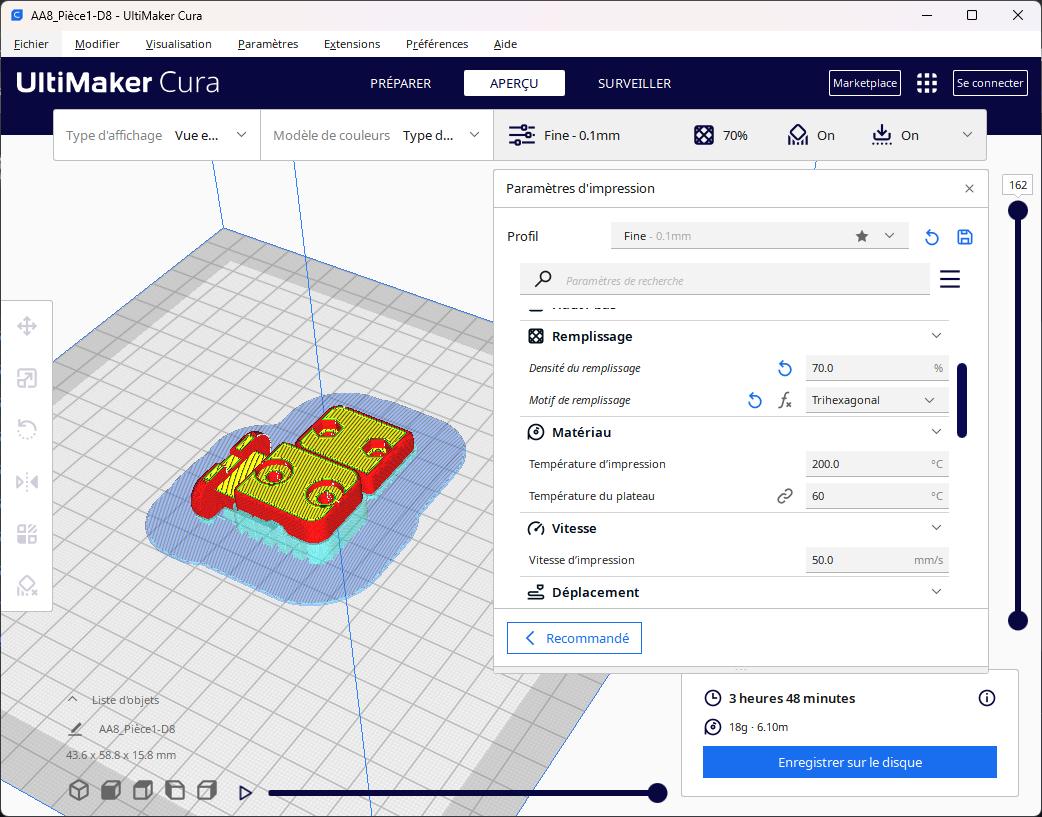

Impression 3D - Utimaker Cura



Le remplissage es à 70% - La qualité est de 0.1 mm - Intérieur en trihexagonal pour une meilleure résistance

Cliquez sur l'image pour visualiser plein écran et voir les paramètres d'impression

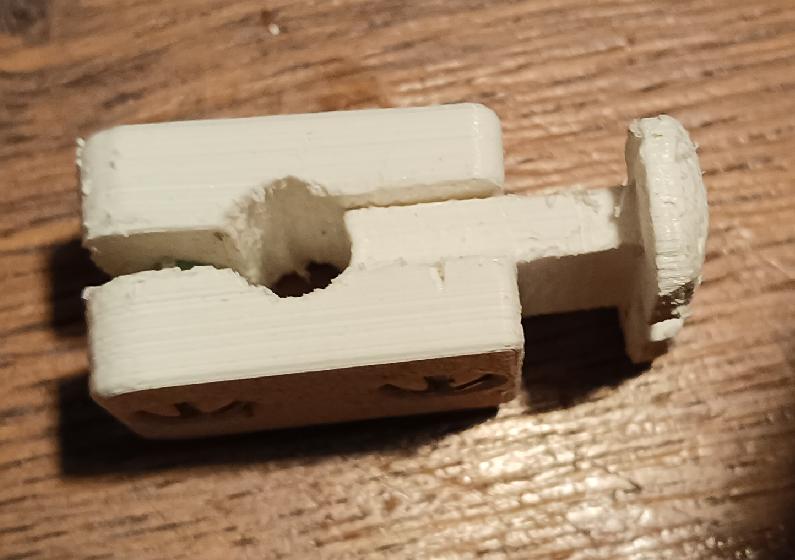

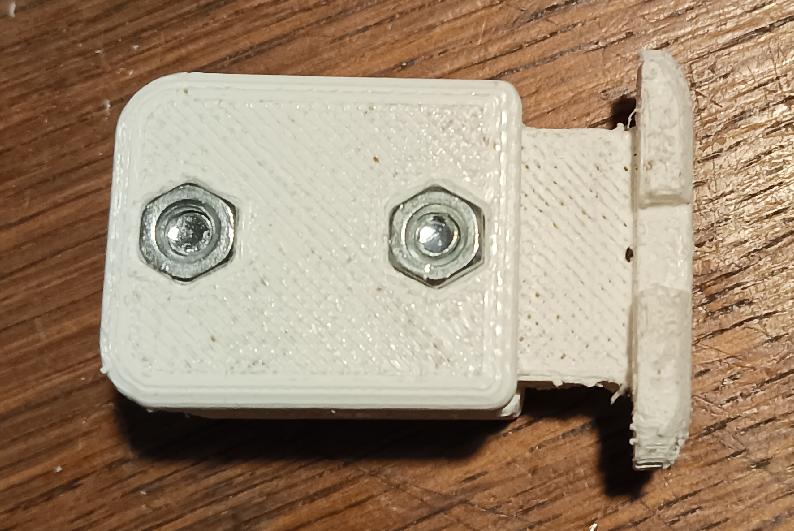

Photos de la réalisation avant ébavurage

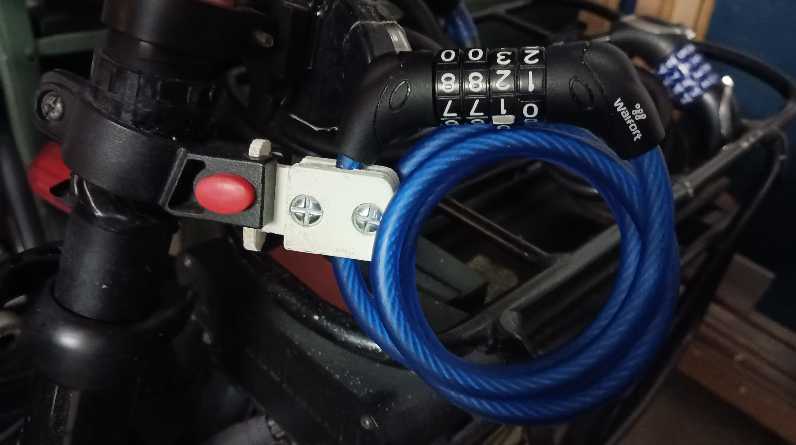

Adaptateur monté

Télécharger >>ICI<< les fichiers au format STL PDF3D pour impression 3D et PDF3D
Vous devez installer Adobe Reader dans sa dernière version pour visualiser les PDF 3D
