Panne d'alimentation 12V DC du Réfrigérateur Thetford N3150 - Réparation
J'ai subi une panne d'alimentation 12 V DC de mon
réfrigérateur de marque Thetford N3150, panne qui apparemment arrive fréquement
sur ce modèle.
Si certains ont ce même même problème et qui veulent effectuer
la réparation par eux-même ce ''tutoriel'' est fait pour.
I - Panne réfrigérateur 12
Volts DC en roulant
Après presque 8 années de
bon fonctionnement sans aucun problème, je me suis rendu compte presque par
hasard que le bandeau LED de mon réfrigérateur clignotait à l'arrêt moteur
tournant au ralenti.
Un voyant rouge était allumé sur le panneau de contrôle
et correspondait à une erreur 12 Volts DC.
Une erreur 7 était affichée sur
la bandeau LED du réfrigérateur.
Le réfrigérateur fonctionne parfaitement
en 230 V AC et sur le gaz sans aucune
erreur.
|
II- Solution
Après
quelques recherches sur les différentes documentations et internet, le problème
doit provenir d'un fusible de 20A sur la platine d'alimentation du réfigérateur
située à l'arrière de celui-ci.
Le fusible d'alimentation de 25A sur la bôite à fusible de la
cellule n'est pas grillé.
-1- J'ai

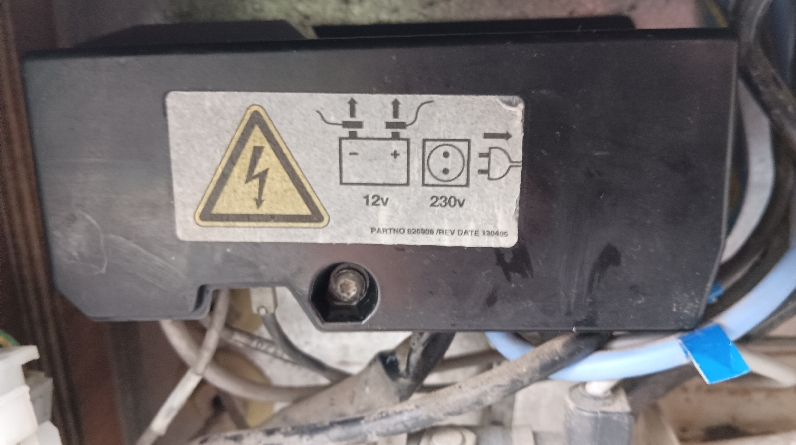

démonté la platine d'alimentation située à l'arrière du réfrigérateur.
Bien sûr le fusible incriminé n'est pas accéssible et il
faut démonter la partie de dessus de la platine pour y avoir difficilement
accès.
Après avoir changé ce fusible de 20A, tout remonté et reconnecté
convenablement l'erreur persiste et le réfrigérateur ne fonctionne
toujours pas sur le 12 Volts moteur tournant.
Il s'avère impossible de contacter le SAV
de Thetford pour obtenir plus de renseignements sur la panne et la réparation possible
ou à envisager !!!.
-2- J'ai
donc contacté le concessionnaire par lequel j'avais acheté mon camping-car
--> Aucune réponse valable et aucune solution envisagée.
"La
réparation peut prendre quelques jours à quelques semaines en fonction de la
platine d'alimentation à trouver et remplacer (Si la panne provient bien de la
platine)".
"Coût de la réparation quelques centaines d'euros pour une
platine compatible + main d'oeuvre".
La solution que j'ai envisagée est
d'acheter une platine d'alimentation neuve compatible et c'est là que tout se
complique.
Pour le même modèle de Réfrigérateur Thetford N3150, il existe des
quantités de platines d'alimentation avec différentes références .
-3- Il faut
donc trouver les références : numéro
de modèle et numéros de série qui se situent en général derrière le bac à
légumes.
Après avoir trouvé ces indications il
faut rechercher un revendeur qui possède en stock le bon modèle.
Dans mon cas : Réfrigérateur de
marque Thetford Modèle N° N3150 - N151H147R31A - Série N° E115R1000190
230
VAC / 50-60Hz /220 W 12VDC /190W IP24 250414

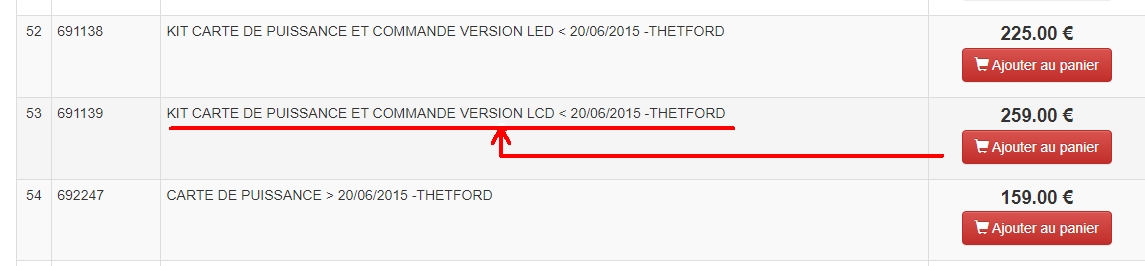

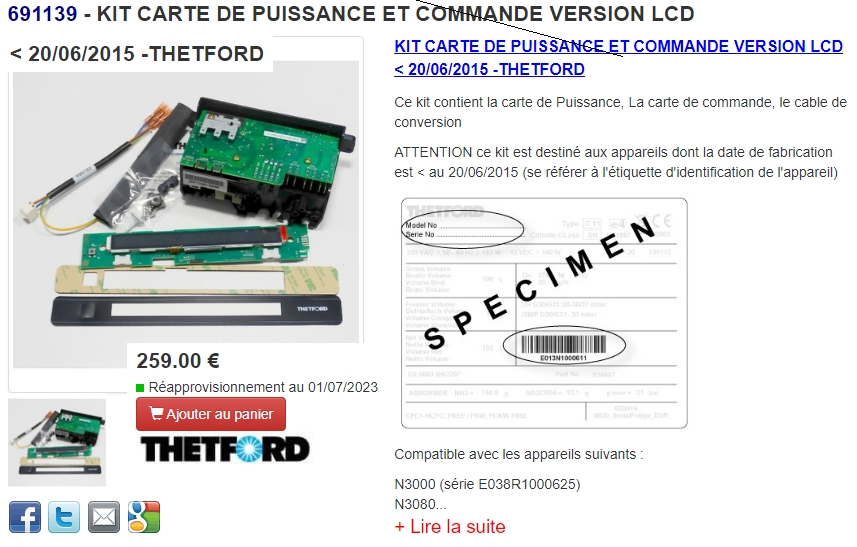

-4- Seul " Pascal " de
"mon-camping-car.com" a pris ma demande au sérieux et ma proposé une référence pour un
KIT d'alimentation compatible avec mon modèle.
Le problème de ce "kit" est qu'il faut également acheter le
bandeau LED même si celui-ci fonctionne. Cela est très onéreux
mais...
Le risque principal est qu'étant donné que ce modèle n'existe plus à la vente par Thetford,
les pièces détachées deviennent bientôt introuvables.

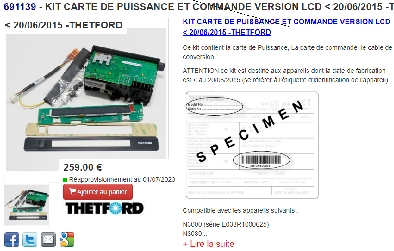

Après 48 heures j'ai eu une
réponse de "Pascal" qui m'a envoyé un lien pour l'achat de ce KIT compatible
avec mon modèle.
Il existe des kits sans le bandeau LED mais ceux-ci n'étaient pas
compatibles.
III - Réparation
Rien n'est plus parlant que
quelques photos de la démarche suivie et de la réparation...

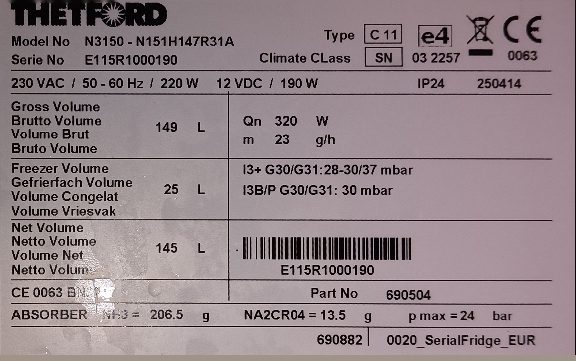

Référence à trouver derrière le bac à légumes |
|
|
Outillage utilisé (Difficulté d'accès à la platine) |
|

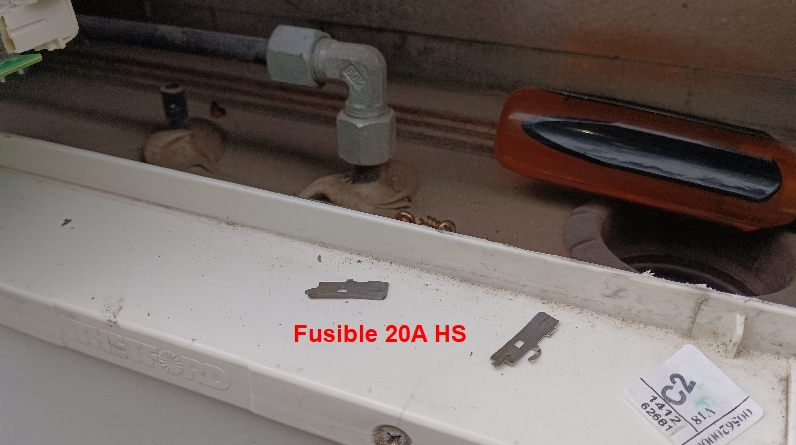

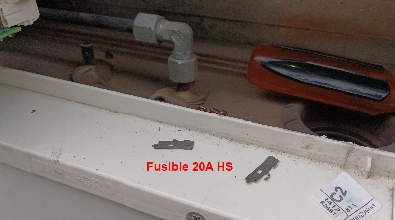

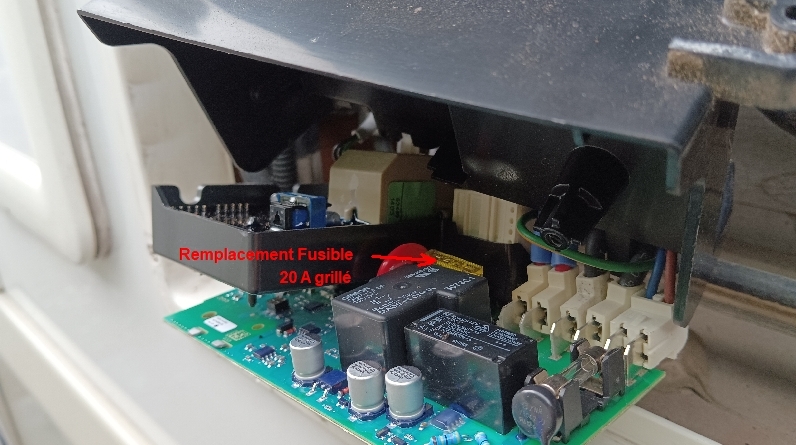

Fusible 20A de la platine HS |

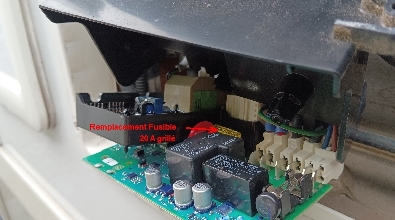

Remplacement du fusible 20A |
Malgré le remplacement du fusible 20A
(difficile d'accès) sur la platine d'alimentation l'erreur 7 subsiste
sur le bandeau LED de la facade avant du réfrigérateur.
Donc la seule
solution après différents contacts téléphoniques et courriels est de
changer cette platine d'alimentation.

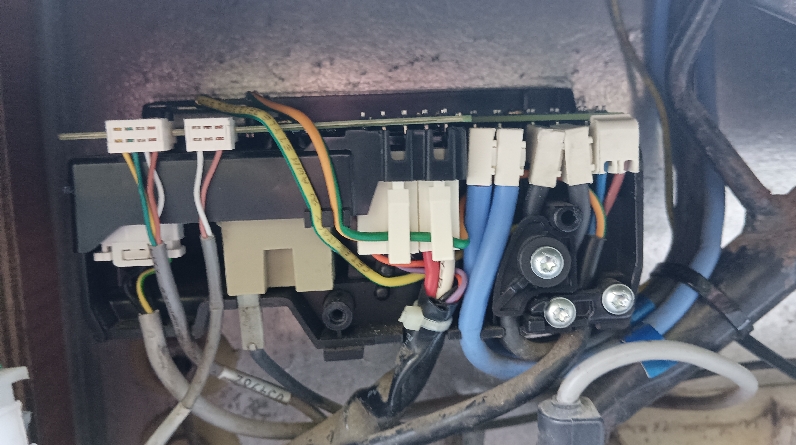

Repérage des connecteurs avant remplacement |

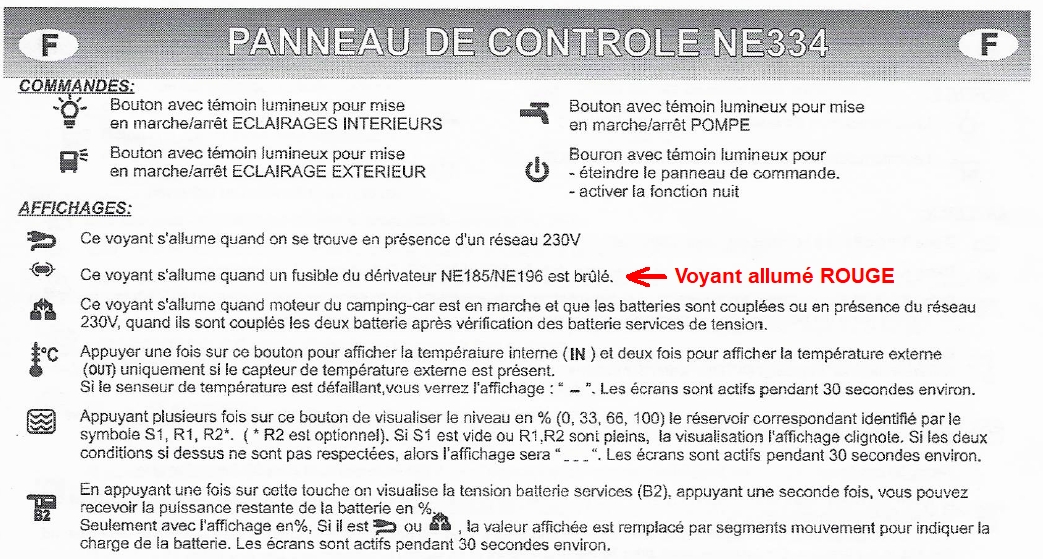

Erreur sur le panneau de contrôle |
IV - Erreur voyant 12V DC sur panneau de contrôle - Erreur N° 6 sur le bandeau LED
Sur le panneau de contrôle le voyant
indiquant que le fusible du dérivateur N185/N196 est grillé reste allumé
!!!
C'est une erreur qui correspond à une erreur 12V DC avec souvent un
courant en ampère insuffisant avec une erreur 6 sur le bandeau LED en facade
avant du réfrigérateur.
Ce fusible de 25A se situe dans la boîte à fusible de
la cellule et celui-ci n'est pas grillé.
Cause : Le réfrigérateur à besoin
d'une puissance en Watts relativement importante pour fonctionner sur le 12V
DC.
A l'arrêt, moteur tournant au ralenti, l'alternateur ne fourni pas assez
de courant en Ampère donc pas assez de puissance en Watts.
Dès que le moteur
est en charge, camping-car roulant, cette erreur disparaît, le voyant rouge
sur le panneau de contrôle s'éteint. OUF !!!
Je possède un bandeau LED de
contrôle tout neuf que je n'ai pas utilisé.
