Didacticiel de Tour Assistance Programme :
Exemple : Support de mêche
| Création d'un contour avec Solidworks |
A
l'aide de Solidworks il faut créer le profil finition du contour dans un nouveau
document de Mise en Plan. Menu à
Fichier à Nouveau. Choisir « Mise en plan »

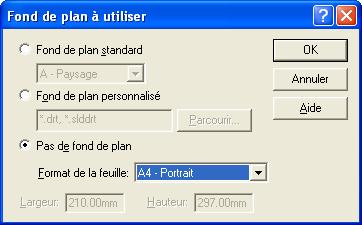

Nouveau
document : Mise en plan
Option : Pas de fond de plan en A4 portrait

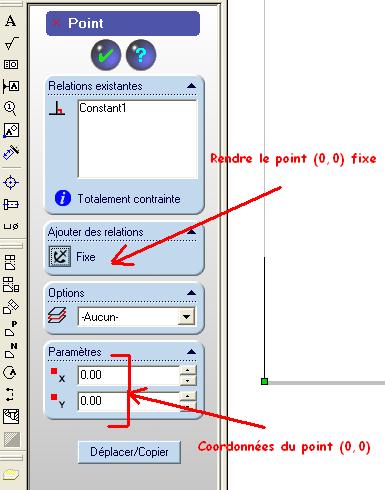

Création du
1er point du profil et Applliquer une relation de contrainte
« fixe ».
Le
premier point du contour et l'origine programme sont à (0,0). L'origine du
dessin sous SolidWorks doit être confondue avec l'origine programme sous Tour
Assisatnce Programme. Le prémier point du profil sera tracé à
0,0.
Dessiner
une droite verticale, puis donner les coordonnées du point (0,0), puis ajouter
la relation Fixe. Ainsi la droite associée à ce point ne pourra être déplacée
lors de la construction du profil.

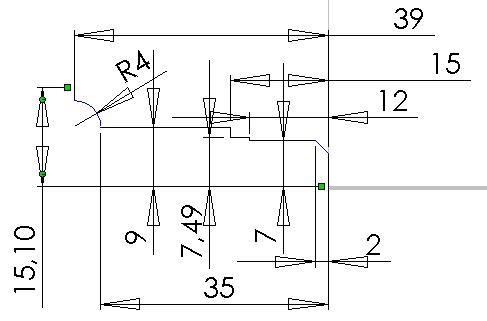

Créer
les droites horizontales et verticales, et
coter de façon à obtenir le profil suivant :
Les
cotes radiales sont cotées au rayon et les dimensions sont données en cotes
moyennes.

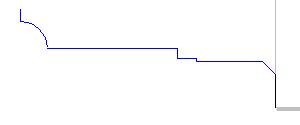

Supprimer les cotes afin d'obtenir le profil définitif sans cotes.

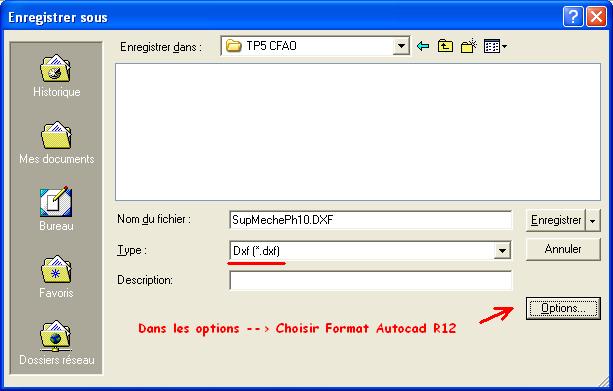

Enregistrer le profil au format DXF. (Dans les options, choisir le format de fichier Autocad R12)
