TelePcCn Pro
Logiciel de transfert de programmes cn sur machines outils à commande numérique

Problème de paramétrages / configuration des ports COM sous Windows 7/8/10/11
Avec Carte additionnelle PCI Série RS232 - Adaptateur USB > Série - Répartiteur USB

Sur les anciens PC (Windows XP par exemple) les sorties séries étaient intégrées directement sur les cartes mères et ne nécessitaient pas de pilote ou driver pour fonctionner.

Depuis Windows 7 ce n'est plus le cas.

Après avoir inséré la carte PCI sur un slot du PC il faut installer le pilote (driver) pour gérer les ports de communication.
(A télécharger en général sur le site du fabricant.)

Dans le cas d'un adaptateur USB Série RS232 il faut installer le pilote (Driver) pour assurer le bon fonctionnement.
(A télécharger sur le site du fabricant.)

Dans le cas d'un répartiteur automatique USB Série RS2302 il faut éfagement installer le pilote (Driver) pour assurer le bon foctionnement.
(A télécharger sur le site du fabricant.)

Le port COM correspond à un port de communication série. La liste des ports de votre PC est disponible sous « le gestionnaire de périphériques » de Windows.

(Clic-droit sur Menu Démarrer à Gestionnaire de périphériques (Win10/11))

Si vous ne visualisez pas de Ports (COM et LPT) dans la liste c'est que votre carte série RS232 n'est pas configurée ou le pilote n'est pas installé. Les communications sont donc impossibles.

Vous devez télécharger et installer le pilote correspondant à votre carte PCI Série RS 232.
Le pilote est normalement à télécharger sur le site du fabricant de la carte série.

Carte PCI avec 2 Série DB-9/DB25 RS232 - Adaptateur Série - UART 16950

Ajoutez 2 ports série RS-232 à votre ordinateur via une fente PCI simple

Applications

Fabrication (machines à commande numérique, équipement de commande de processus, lecteurs de code à barres, imprimantes série)
Point de vente (lecteurs de carte de crédit/débit, imprimantes de reçus, lecteurs de code à barres, caisses enregistreuses, balances)
Consommateurs (modems, PDA, appareils photos, imprimantes)

Sécurité (contrôle UPS, panneaux touches directes, appareils photos numériques, lecteurs de carte, modems)
Casino (terminaux de loterie vidéo, machines à sous)
Contrôle de l'environnement (éclairage, température, horloges)

Soins de santé (équipement de surveillance du patient, postes infirmiers, modems)
Réception d'hôtel (imprimantes série, lecteurs de code à barres, clavier, souris, imprimante de reçus, lecteur de carte de crédit/débit)
Salons de réception/restaurants (lecteur de carte de crédit/débit, imprimantes série)

Mise en réseau RNIS

Voir ici pour le téléchargement des pilotes :

https://www.startech.com/fr-fr/cartes-additionelles-et-peripheriques/pci2s950

Télécharger directement le pilote >> ICI<<

Voir la documentation >> ICI<<

Affichage dans le gestionnaire de périphérique après installation du pilote

1-Cas d'une carte PCI Série RS 232

Ce document fournit un exemple de communication PC-PC entre deux kits Intel® NUC utilisant un câble modem nul.

Les éléments suivants sont utilisés dans cet exemple :

Deux systèmes Kit Intel® NUC DE3815TYKHE, chacun avec :
- Système d'exploitation Windows 7* à Windows 10/11 et tous les pilotes installés
- Deux câbles série connectés aux ports série embarqués. Les câbles sont disponibles sur les câbles Micro SATA *, numéro de référence INTL-2MM-2DB9-6IN
Un câble modem DB9 null, également appelé câble croisé
Programme d'émulation de terminal, tel que PuTTY*

Ouvrez le Gestionnaire de périphériques sur les deux systèmes. Sous Ports (COM et LPT), notez les ports COM affectés au contrôleur hôte HS-UART (généralement COM3 et COM4).
Il est possible que les ports affectés soient COM1 et COM2.

2-Cas d'un adaptateur USB-Série

Voir détails sur ce site :

https://www.campbellsci.fr/blog/usb-rs-232-adapter-cable-issues

Telecharger le pilote Polific-USB to Seriel >> ICI<<

Telecharger le pilote générique USB-RS232 avec installation >> ICI<<

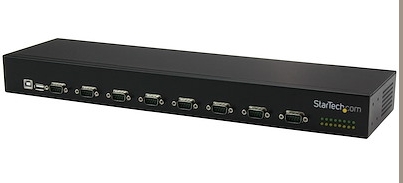

-3-Répartiteur USB-Série RS232 Automatique

Exemple : 1 port USB à 8 Ports série DB9

Exemple : Gestionnaire de périphériques avec 1 Port USB à 4 ports série RS232

Nota : TelePcCn Pro gère 16 ports COM
