Etude et réalisation d'un bloc porte - Porte cellule camping-car
Réalisation d'un bloc porte pour la cellule du camping-car
C'est la troisième fois que mon
système de blocage qui retient la porte de la cellule en position ouverte
rend l'âme.
De plus ce système est très peu efficace, dès qu'une rafale de
vent apparaît la porte se referme.
J'avais étudié et réalisé un blocage en
ouverture avec un vérin à gaz très efficace (Voir >> ICI <<) pour remédier à ce
problème.
J'ai donc décidé d'étudier et de réaliser un système de bloc porte plus performant que celui d'origine.

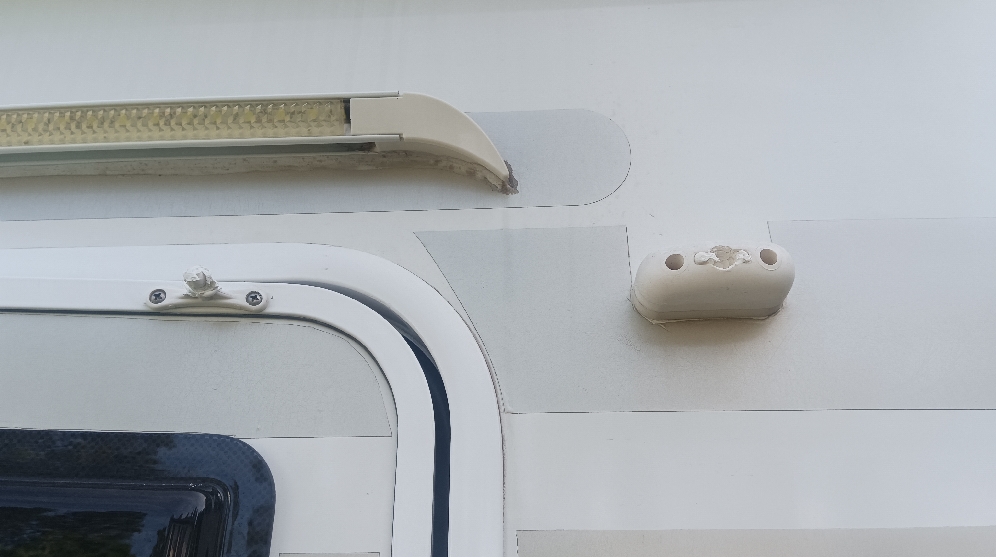

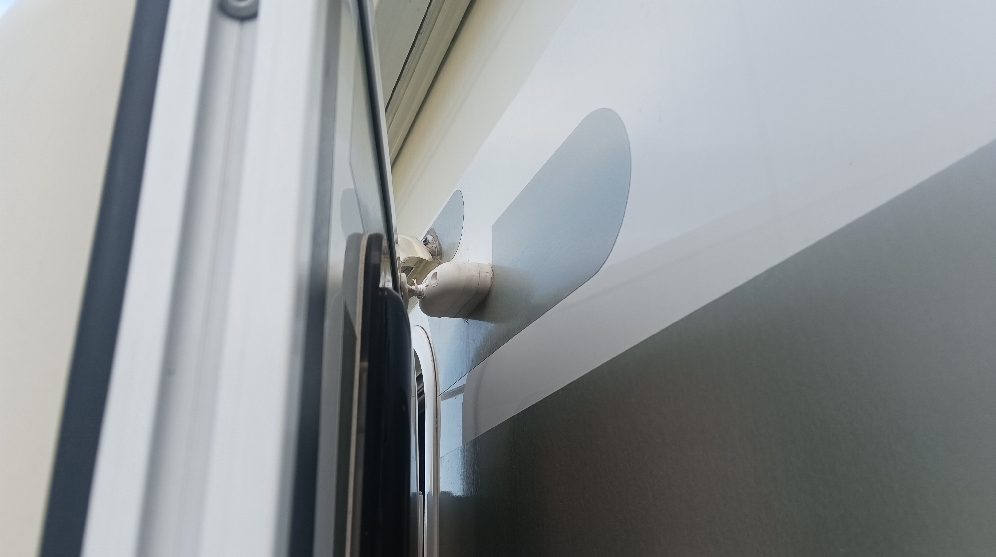

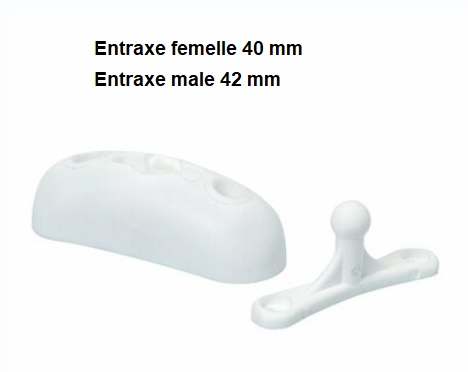

Le système de blocage d'origine
Etude et réalisation d'un nouveau système de blocage

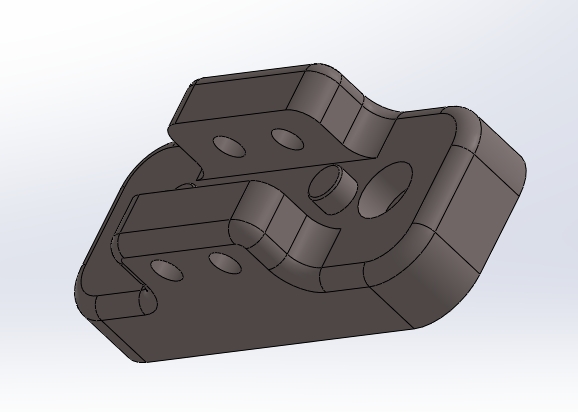

Socle

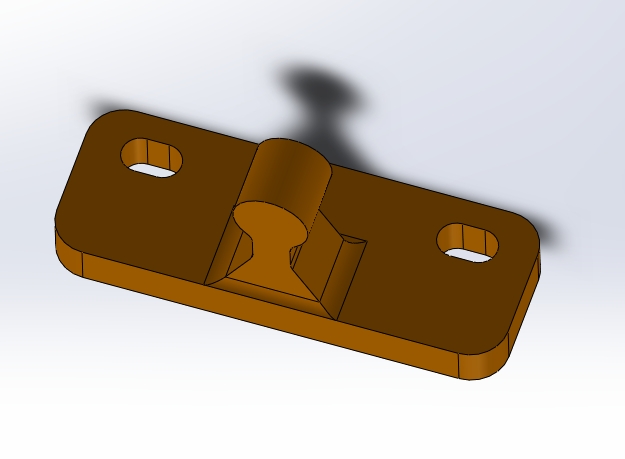

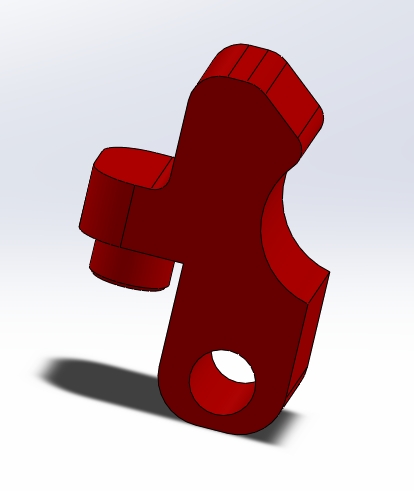

Levier Pièce mâle
Les ressorts sont de diamètre extérieur de 7 mm, de
diamètre intérieur de 5 mm
et de 12 mm de
hauteur

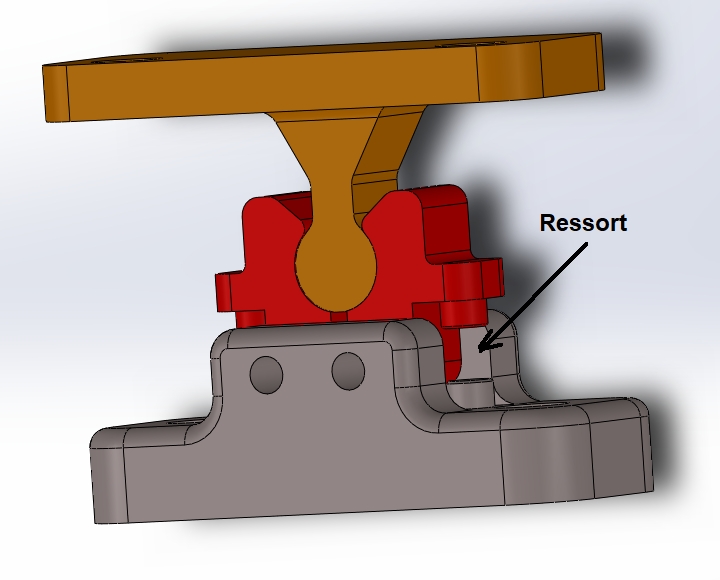

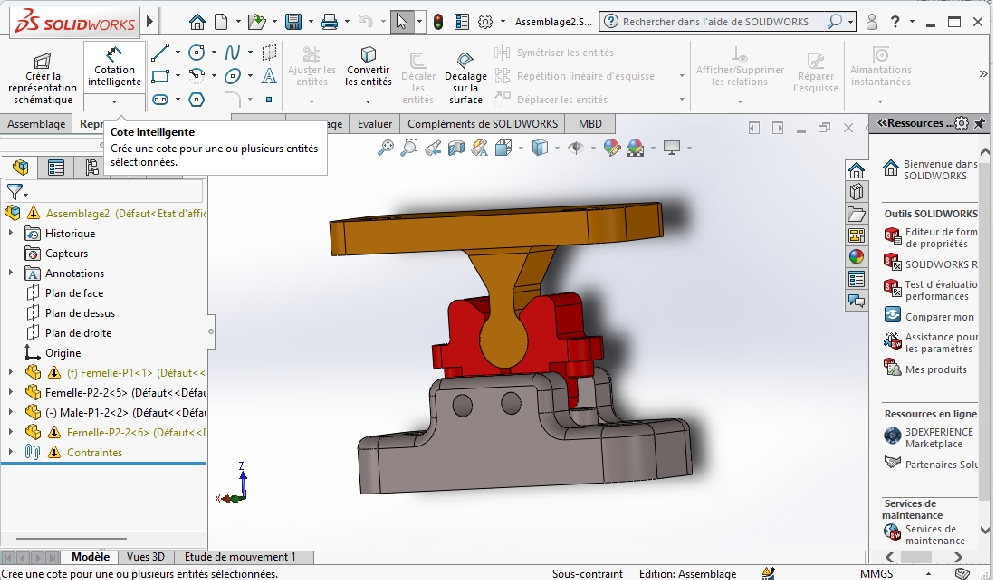

Assemblage

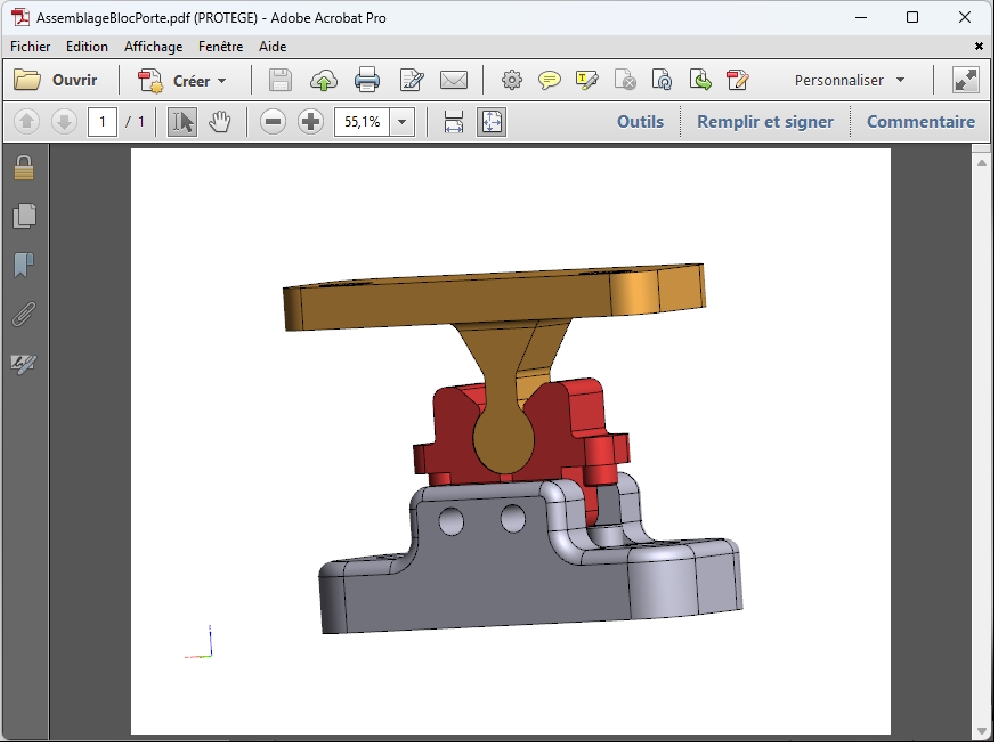

Voir le PDF 3D >>
ICI <<
Télécharger le
PDF3D >> ICI
<<
Vous devez utiliser Adobe Reader pour visualiser le PDF 3D

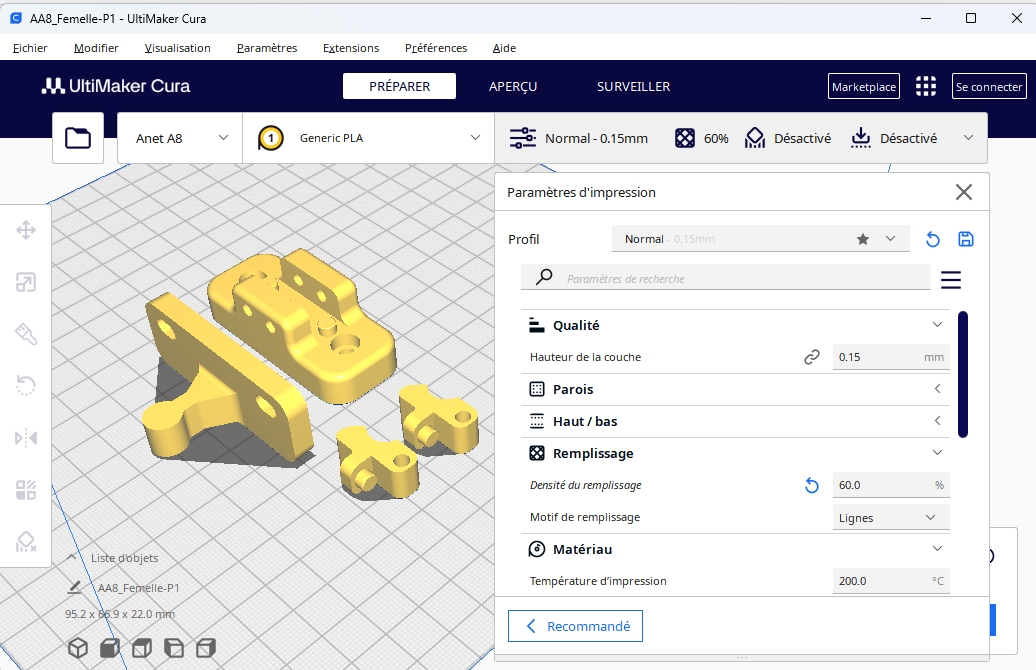

Impression 3D à l'aide du logiciel UtiMaker Cura

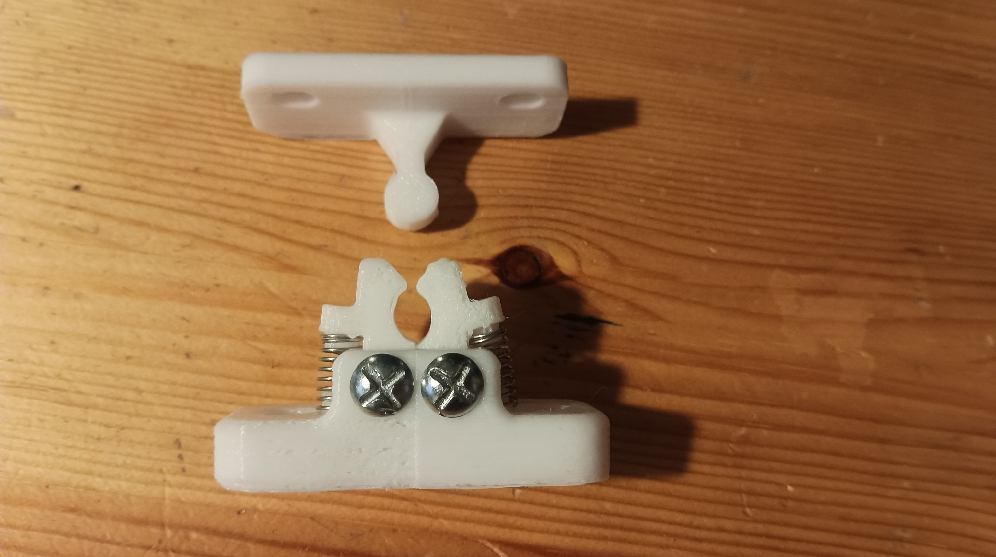

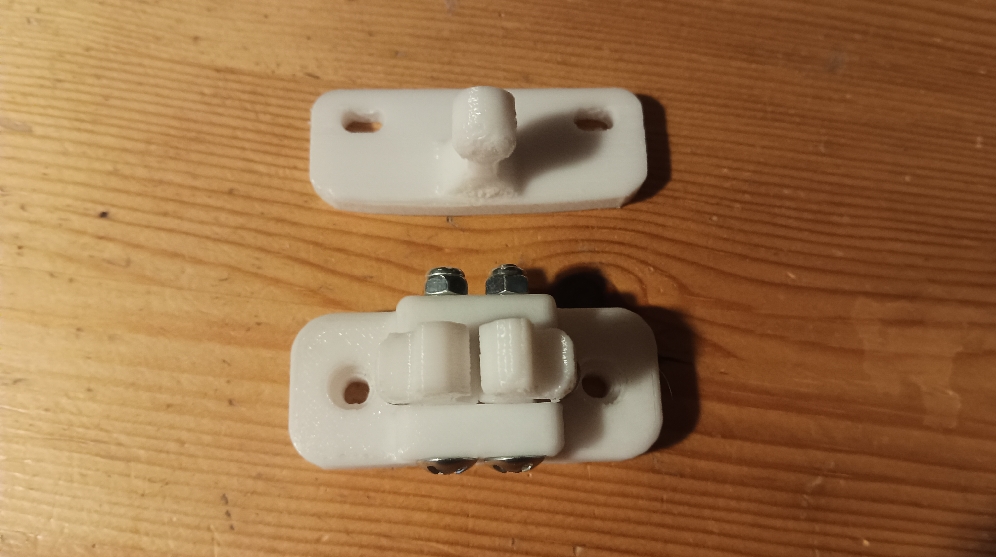

Pièces imprimées en 3D - Matériau : PLA haute qualité et densité

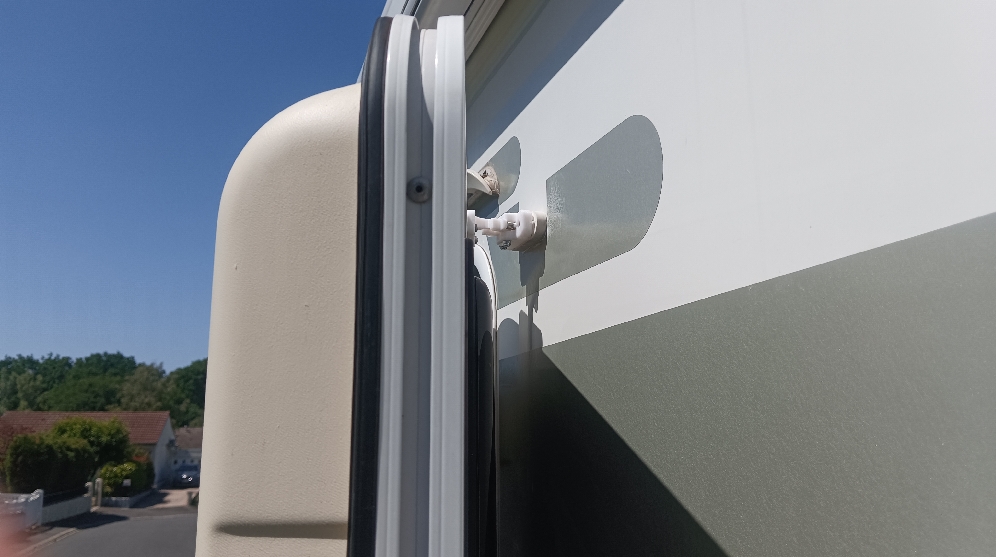

Ensemble monté et fonctionnel
Demande de téléchargement :
Suite
aux commentaires totalement inadmissibles et infondés d'un certain "petugue83"
modérateur du forum "camping-car_bricoloisirs.net" :
- Je ne donnerai plus les liens de téléchargement des
fichiers STL directement sur mes pages de bricolages.
- Vous devez
faire une demande par courriel (adresse e-mail sur mes pages internet) en
spécifiant que vous demandez les liens de téléchargement des 3 fichiers STL
pour le système de "Bloc Porte Cellule de camping-car".
Précisez vos nom et prénom ainsi que votre adresse
e-mail dans la demande par courriel.
- En déclarant sur l'honneur que vous n'êtes ni
administrateur, ni modérateur, ni membre du forum camping-car_bricoloisirs.net,
vous recevrez dans les 96 heures ou plus les fichiers
au format STL pour impression 3D : Socle femelle, Levier,
Pièce mâle.
J'ai demandé a être désinscrit de ce forum qui ne
devrait plus exister.
La désinscription a été réalisée
très rapidement certainement par ce "petugue83" qui a probablement eu peur
que ma réponse à son commentaire soit lue par les membres de ce forum.
Depuis 2008 tous mes bricolages et réalisations,
applications Android, ont toujours été mis à disposition et en
téléchargement gratuitement, les propos de ce "petugue83" sont
incompréhensibles.
|
